现有的紫外线强度测试有两种，一个是标准的测试仪器，200以上，一两千的也有，数字化，很准，但是使用要求高。另一种是紫外线测试卡，两三块一张，随身携带很方便，其中使用的是光敏变色涂料，在不同的紫外强度下颜色深度不同，可以定性参考。
但是比专业仪器简单，比变色卡直观，操作简单又不贵的东西就没有了。所以就需要自己制作一个。
首先在淘宝上买了一个GY-ML8511的传感器模块，15元，回来接好线并将使能EN脚拉高，如下图所示。其实还有一种是UVM-30A的传感器也能用，但是贵不少。
下图是入射功率和输出电压的比例关系，可以看出基本是线性的。
下图是这个传感器的响应频谱，集中在紫外波段，含有少量的紫光成分。
剩下的就是怎么样把输出的电压显示出来，我是从来懒得自己设计编程的人，那么自然想到了电量指示模块，下图也是在淘宝一起买的模块，10元。通过对标准电压的比较，给出不同的颜色显示，最右侧最低挡位是绿色，最左侧是红色，中间档位是黄色。使用的是LM3914来驱动灯条，宽电压输入，基准电压为1.25V。
而我们上面传感器的输出最大到2.5V左右，因此就需要分压来实现。由于原电路上接的是Vcc电压，所以需要把电路切开，然后把分压的电位器高位接传感器的输出OUT。割线如下图，原理图可以在淘宝上搜，很简单。接好线路以后，从OUT输入一个2V电压，调节右边的电位器，使LM3914的信号输入引脚正好是1V，说明分压成功。由于传感器最低输出就是1V，所以从OUT输入一个1V电压，调节左边的电位器，使灯条正好最下面的灯点亮。
正好以前拆了一个坏的玩具剩下一个电池盒，正好接上去用。
用紫外灯测试，直接爆到红灯。
测试我们的“紫外”灭蝇灯，竟然是1档？！看来这个只是紫光LED，果然是廉价货。
近距离测试紫外灯显示6档。
放上我的防紫外线眼镜以后回落到1档，说明我的眼镜还是有防紫外线的作用的。
总共花费25元硬件成本，人工500，大功告成。最后放上一个动画，距离紫外灯不同距离时候显示的不同颜色。
现有的紫外线强度测试有两种，一个是标准的测试仪器，200以上，一两千的也有，数字化，很准，但是使用要求高。另一种是紫外线测试卡，两三块一张，随身携带很方便，其中使用的是光敏变色涂料，在不同的紫外强度下颜色深度不同，可以定性参考。
但是比专业仪器简单，比变色卡直观，操作简单又不贵的东西就没有了。所以就需要自己制作一个。
首先在淘宝上买了一个GY-ML8511的传感器模块，15元，回来接好线并将使能EN脚拉高，如下图所示。其实还有一种是UVM-30A的传感器也能用，但是贵不少。

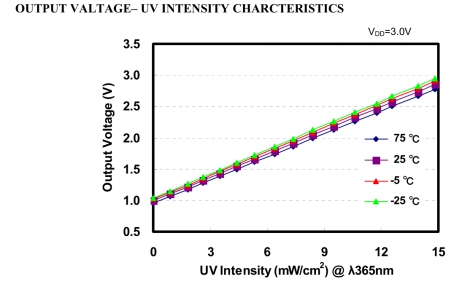

下图是入射功率和输出电压的比例关系，可以看出基本是线性的。

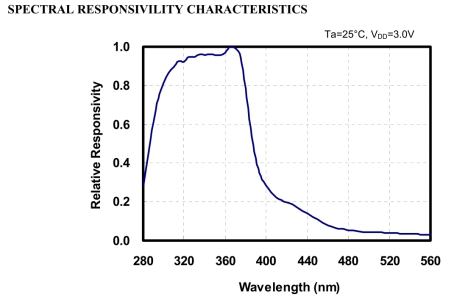

下图是这个传感器的响应频谱，集中在紫外波段，含有少量的紫光成分。
剩下的就是怎么样把输出的电压显示出来，我是从来懒得自己设计编程的人，那么自然想到了电量指示模块，下图也是在淘宝一起买的模块，10元。通过对标准电压的比较，给出不同的颜色显示，最右侧最低挡位是绿色，最左侧是红色，中间档位是黄色。使用的是LM3914来驱动灯条，宽电压输入，基准电压为1.25V。
而我们上面传感器的输出最大到2.5V左右，因此就需要分压来实现。由于原电路上接的是Vcc电压，所以需要把电路切开，然后把分压的电位器高位接传感器的输出OUT。割线如下图，原理图可以在淘宝上搜，很简单。接好线路以后，从OUT输入一个2V电压，调节右边的电位器，使LM3914的信号输入引脚正好是1V，说明分压成功。由于传感器最低输出就是1V，所以从OUT输入一个1V电压，调节左边的电位器，使灯条正好最下面的灯点亮。
正好以前拆了一个坏的玩具剩下一个电池盒，正好接上去用。
用紫外灯测试，直接爆到红灯。
测试我们的“紫外”灭蝇灯，竟然是1档？！看来这个只是紫光LED，果然是廉价货。
近距离测试紫外灯显示6档。
放上我的防紫外线眼镜以后回落到1档，说明我的眼镜还是有防紫外线的作用的。
总共花费25元硬件成本，人工500，大功告成。最后放上一个动画，距离紫外灯不同距离时候显示的不同颜色。
