内容提示：
编写自定义函数
变量的作用域
节省“主存储器”空间的变量设置方式
双重循环
建立自定义函数
函数：一组具有特定功能，并能被重复使用的代码
函数的调用：函数的名称，后面的小括号及括号内的参数。
函数通常放在调用语句之前，

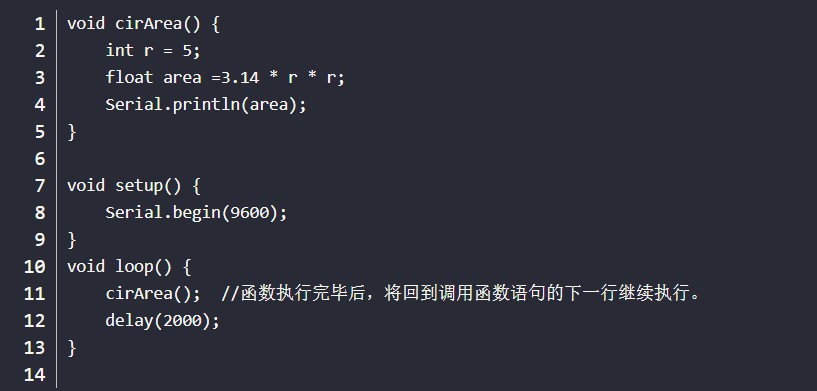

示例：

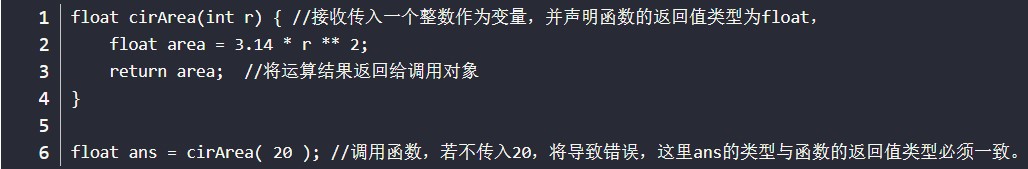

示例改进：设置函数的参数与返回值
说明：void 表示函数没有返回值，若函数有返回值，必须把void改成返回值类型。
return 有终结程序执行的含义，凡卸载return后的语句将不会被执行。
return就是返回或传回的意思，

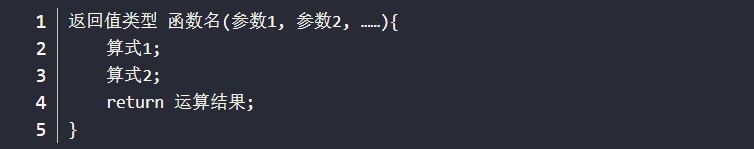

自定义函数的语法格式：
动手做8-1：建立自定义函数

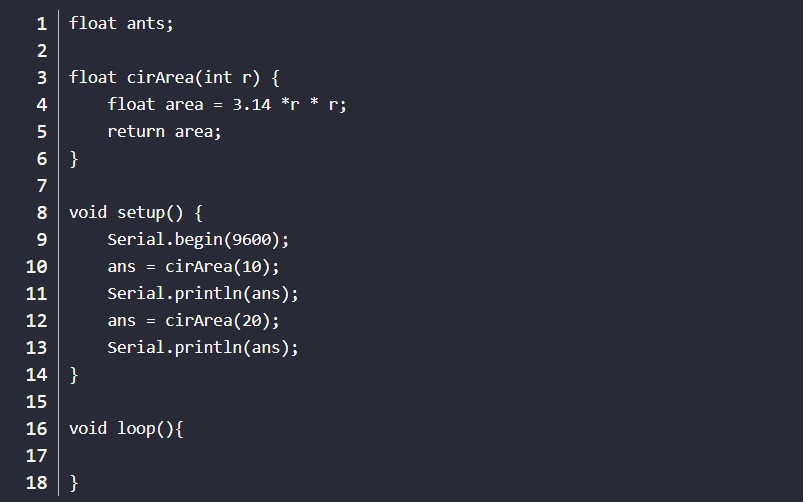

实验说明：编写一个接受半径值的圆面积计算函数，并在“串口监视器”显示不同半径圆的面积
实验程序：

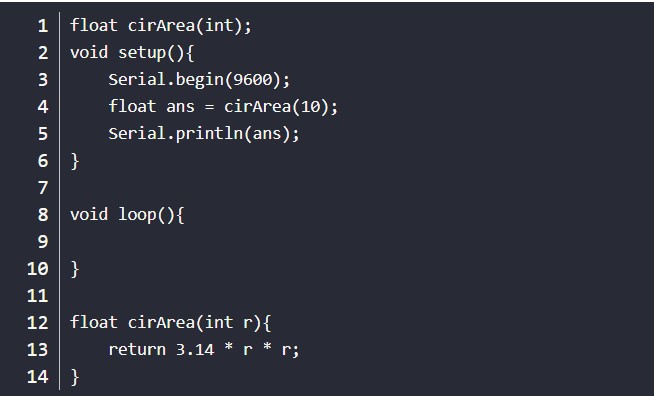

有些C语言规定，自定义函数一定要放在前面，假如要放在调用语句之后，程序的开头要加上函数原型（function prototype）声明
认识变量的作用域
局部变量：在函数内部声明的变量，作用域仅限于函数内部，而且只有在函数执行期间才存在；函数一旦执行完毕，局部变量将被删除。
全局变量：在函数外面定义的变量，能被所有的代码获得。

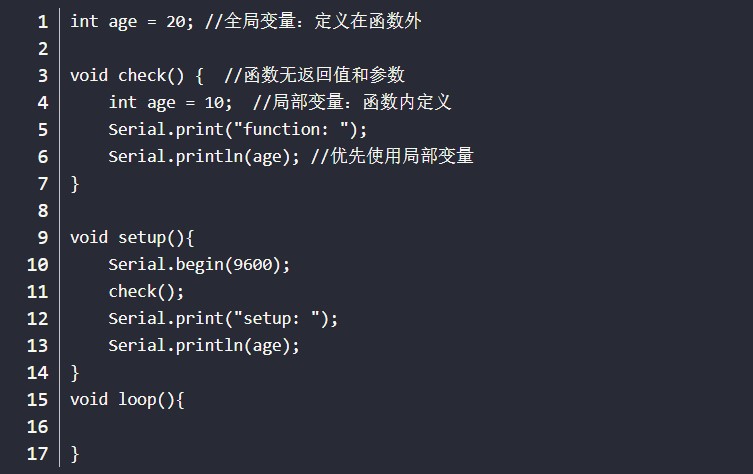

示例：
LED点阵屏简介
LED点阵屏（LED Matrix）是一种把数十个LED排列封装在一个方形模块的显示单元。
MAX7219的特点包含：
可同时驱动8个共阴极数码管（含小数点），或者一个共阴极8×8矩阵LED。
多个MAX7219可串联在一起，构成大型LED显示屏。
使用三条线串接Arduino（不用“输出”线，因为它不需要输出数据给微处理器），可驱动多组数码管或LED点阵。
只需外接一个电阻，即可限制每个LED的电流
MAX7219采用一种称为SPI的串行接口。
SPI（serial Peripheral Interface，串行外设接口），应用：SD内存卡、数字/模拟转换IC、LED控制芯片、佳能相机的EF接环镜头等
SPI 采用四条线连接主机和外设
SS：外设选择线（Slave Select），也称为CS（Chip Select，芯片选择线）。
输入0： 选取
输入1：未选
MOSI： 从主机向外设发送的数据线（Master OUTPUT， Slave Input）。
MISO： 从外设向主机发送的数据线（Master Input， Slave Output）
SCK： 串行时钟线（Serial Clock）。
Arduino的ATmega系列处理器内建SPI接口，位于数字10~13脚。
每个SPI外设都要单独连接一条【外设选择】线
全部SPI外设共用数据和时钟线。
主机要传送或接收数据之前，必须先将指定设备的SS脚设置为0，然后随着时钟信号将数据依序从MOSI传出，或从MISO传入，结束发送后，再将SS脚设置为1.
在采用ATmega328微控制器的Arduino板子上，SPI接口位于数字10~13脚，同时也和控制板右侧的ICSP（In-Circuit Serial Programming）端子相连。
在采用ATmega32U4微控制器的Arduino Leonardo控制器上，SPI接口只位于ICSP端子，而且其中的3个引脚相当于数字14-16脚。微控制器预设的外设选择线（SS）也是数字17脚，位于板子左侧，RX（串行接收）灯的左上角的一个焊接点。
时钟（clock）信号的用途，SPI装置的数据将跟着时钟的步调发送或接收。
MAX7219的主要脚位说明：
DIG0~DIG7：8条数据线，连接阴极（-），典型输入电流值330mA，极限值500mA
SEG A~G 和DP：数码管和小数点的连接线（阳极），也用于连接LED点阵屏的阳极。典型输出电流37mA，极限100mA。
ISET：连接LED限流电阻。电阻值的大小取决于LED的消耗电流和电压值
MAX7219的寄存器与数据传输格式
它的内保包含用于设置芯片状态，以及LED显示数据的寄存器
数据（digit）寄存器，8个，Digital0（简称D0）~ Digital7，分别存放LED点阵屏每一行的显示内容
显示强度（Intensity）寄存器：显示器的亮度除了通过VCC和ISET引脚之间的电阻来调整，也能通过此寄存器来设置，亮度范围0~15
显示检测（display test）寄存器：此寄存器设置为1，MAX7219将进入“测试”模式，所有的LED都会被点亮。
译码模式（decode mode）寄存器：设置是否用BCD译码功能，设置成0，代表不译码，用于驱动LED点阵屏。
停机（shutdown）寄存器：
扫描限制（scan limit）寄存器：设置扫描显示器的个数，可能值07，代表显示18个LED数码管，或者LED点阵屏中的1~8行
不运行（N0-Op）寄存器：用于串联多个MAX7219时，指定不运行的IC。

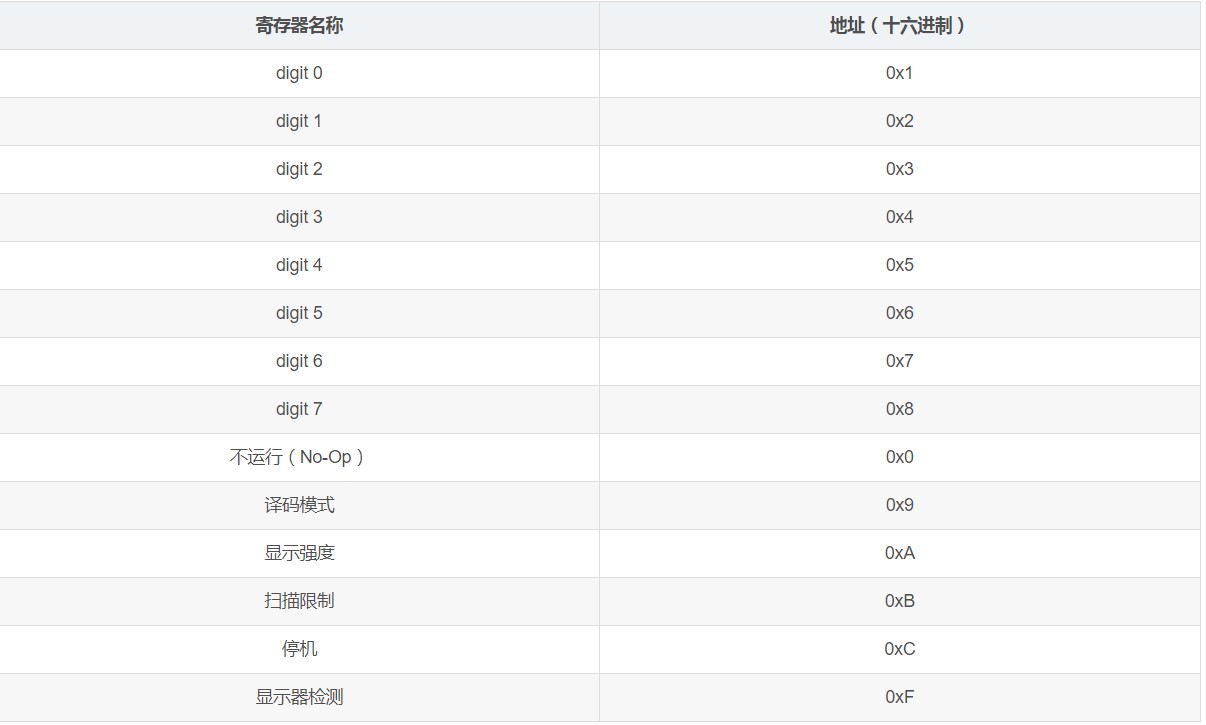

每个寄存器都有一个识别地址。
发数据给MAX7219的四个步骤
动手做8-3 在矩阵LED上显示音符图像
实验说明：
本实验借助“动手8-1”的成果，通过程序在LED点阵屏上显示音符图样。

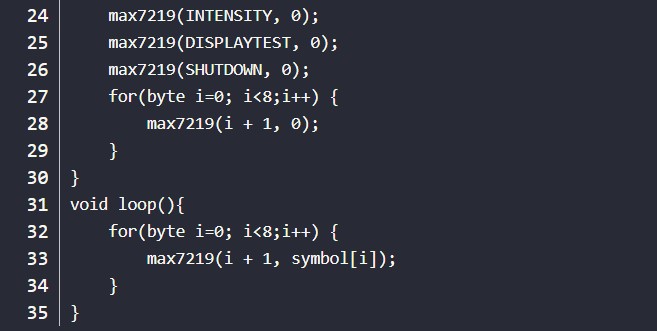

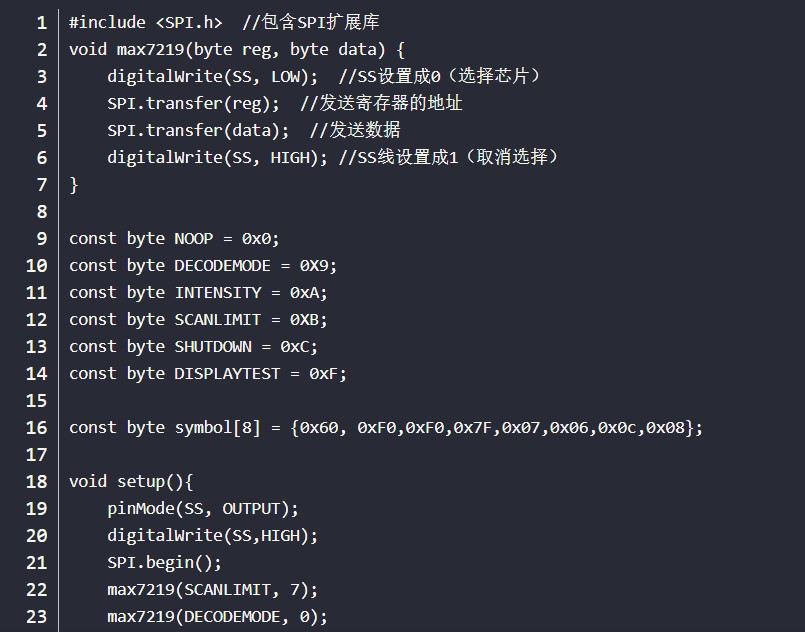

实验程序：
内容提示：
编写自定义函数
变量的作用域
节省“主存储器”空间的变量设置方式
双重循环
建立自定义函数
函数：一组具有特定功能，并能被重复使用的代码
函数的调用：函数的名称，后面的小括号及括号内的参数。
函数通常放在调用语句之前，
示例：
示例改进：设置函数的参数与返回值
说明：void 表示函数没有返回值，若函数有返回值，必须把void改成返回值类型。
return 有终结程序执行的含义，凡卸载return后的语句将不会被执行。
return就是返回或传回的意思，
自定义函数的语法格式：
动手做8-1：建立自定义函数
实验说明：编写一个接受半径值的圆面积计算函数，并在“串口监视器”显示不同半径圆的面积
实验程序：
有些C语言规定，自定义函数一定要放在前面，假如要放在调用语句之后，程序的开头要加上函数原型（function prototype）声明
认识变量的作用域
局部变量：在函数内部声明的变量，作用域仅限于函数内部，而且只有在函数执行期间才存在；函数一旦执行完毕，局部变量将被删除。
全局变量：在函数外面定义的变量，能被所有的代码获得。
示例：
LED点阵屏简介
LED点阵屏（LED Matrix）是一种把数十个LED排列封装在一个方形模块的显示单元。
MAX7219的特点包含：
可同时驱动8个共阴极数码管（含小数点），或者一个共阴极8×8矩阵LED。
多个MAX7219可串联在一起，构成大型LED显示屏。
使用三条线串接Arduino（不用“输出”线，因为它不需要输出数据给微处理器），可驱动多组数码管或LED点阵。
只需外接一个电阻，即可限制每个LED的电流
MAX7219采用一种称为SPI的串行接口。
SPI（serial Peripheral Interface，串行外设接口），应用：SD内存卡、数字/模拟转换IC、LED控制芯片、佳能相机的EF接环镜头等
SPI 采用四条线连接主机和外设
SS：外设选择线（Slave Select），也称为CS（Chip Select，芯片选择线）。
输入0： 选取
输入1：未选
MOSI： 从主机向外设发送的数据线（Master OUTPUT， Slave Input）。
MISO： 从外设向主机发送的数据线（Master Input， Slave Output）
SCK： 串行时钟线（Serial Clock）。
Arduino的ATmega系列处理器内建SPI接口，位于数字10~13脚。
每个SPI外设都要单独连接一条【外设选择】线
全部SPI外设共用数据和时钟线。
主机要传送或接收数据之前，必须先将指定设备的SS脚设置为0，然后随着时钟信号将数据依序从MOSI传出，或从MISO传入，结束发送后，再将SS脚设置为1.
在采用ATmega328微控制器的Arduino板子上，SPI接口位于数字10~13脚，同时也和控制板右侧的ICSP（In-Circuit Serial Programming）端子相连。
在采用ATmega32U4微控制器的Arduino Leonardo控制器上，SPI接口只位于ICSP端子，而且其中的3个引脚相当于数字14-16脚。微控制器预设的外设选择线（SS）也是数字17脚，位于板子左侧，RX（串行接收）灯的左上角的一个焊接点。
时钟（clock）信号的用途，SPI装置的数据将跟着时钟的步调发送或接收。
MAX7219的主要脚位说明：
DIG0~DIG7：8条数据线，连接阴极（-），典型输入电流值330mA，极限值500mA
SEG A~G 和DP：数码管和小数点的连接线（阳极），也用于连接LED点阵屏的阳极。典型输出电流37mA，极限100mA。
ISET：连接LED限流电阻。电阻值的大小取决于LED的消耗电流和电压值
MAX7219的寄存器与数据传输格式
它的内保包含用于设置芯片状态，以及LED显示数据的寄存器
数据（digit）寄存器，8个，Digital0（简称D0）~ Digital7，分别存放LED点阵屏每一行的显示内容
显示强度（Intensity）寄存器：显示器的亮度除了通过VCC和ISET引脚之间的电阻来调整，也能通过此寄存器来设置，亮度范围0~15
显示检测（display test）寄存器：此寄存器设置为1，MAX7219将进入“测试”模式，所有的LED都会被点亮。
译码模式（decode mode）寄存器：设置是否用BCD译码功能，设置成0，代表不译码，用于驱动LED点阵屏。
停机（shutdown）寄存器：
扫描限制（scan limit）寄存器：设置扫描显示器的个数，可能值07，代表显示18个LED数码管，或者LED点阵屏中的1~8行
不运行（N0-Op）寄存器：用于串联多个MAX7219时，指定不运行的IC。
每个寄存器都有一个识别地址。

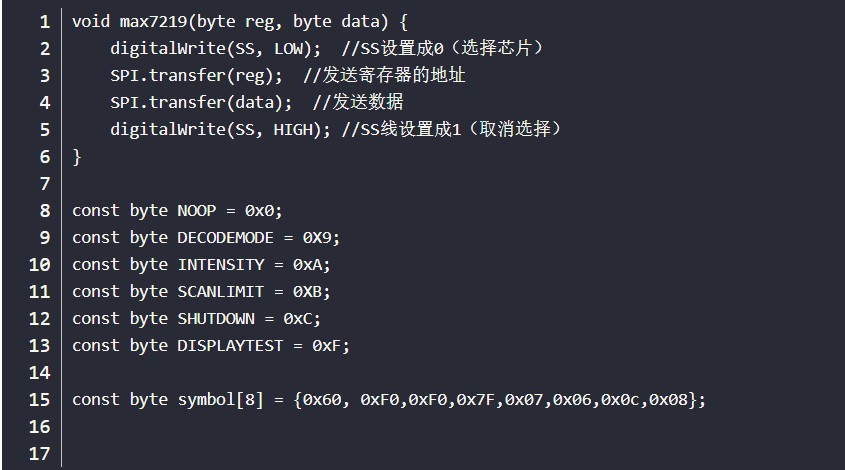

发数据给MAX7219的四个步骤
动手做8-3 在矩阵LED上显示音符图像
实验说明：
本实验借助“动手8-1”的成果，通过程序在LED点阵屏上显示音符图样。
实验程序：
