带隙为什么会出现周期性抖动？怎么解决？

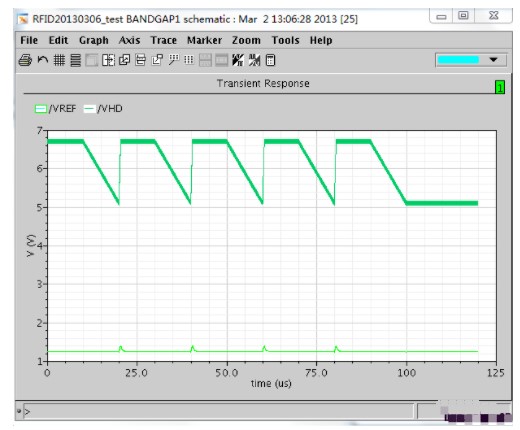

这是带隙基准仿真波形。这款带隙基准用于RFID芯片中，当整流出来为周期性波动电压时，供给带隙后，带隙输出也会发生周期性抖动。在单仿带隙时，DC仿真和瞬态仿真都没有问题，可以稳定输出。但是如果瞬态加周期性电源，带隙就会出现周期性抖动。请问各位大神，这是什么情况？怎么解决？是放大器的原因吗？电源抑制比不够吗？跪求各位大神指点~
请问改善电源抑制比有什么办法吗？

回帖（4）

李星星

2021-6-25 11:13:38

你的BGR在该频率的PSR很糟糕：）请改善PSR性能。。。。如加一级RC滤波再给BGR供电就会好很多的。

举报

李长鹰

2021-6-25 11:14:15

个人愚见，加周期性电源，应该是你的带隙的恢复时间不够，你把时间设置长一点试试，比如200us，看你的间隔也就十几us。

举报

张恒

2021-6-25 11:14:24

你这是半波整流，干嘛不用全波，就没有这么大的文波了，整流输出必须加大的储能电容，你没加。还有你最好让LDO给bg供电而不是rec的输出，这是一个环，你要设计启动。

举报

h1654155275.5795

2021-6-25 11:14:38

PSRR有严重的问题，这个是关键，你这个BG应该没有加运放吧，带负反馈的电路，一般不会有这么差的PSRR。可以在Vref输出加电容，降低纹波。

举报
