在使用FPGA做数字电路设计的流程中，综合是其中非常重要的一个步骤。同样的设计源代码，无论是VHDL或Verilog HDL，采用不同的综合工具综合会产生不同的结果。
通过使用LeonardoSpectrum Level 3，Synplify 6.0 以及 Synopsys Express 3.4三种综合工具对大小两类设计进行综合，并将综合得的网表送Quartus布局布线，分析两个步骤的结果后得到如下结论：
1．针对较小的设计（1000 LCs以下），三者综合后的结果是最高频率差别较大，但经过Quartus布局布线后的结果差别并不太大；
2．针对较大的设计（1000 LCs 以上），三者综合后的结果是最高频率差别较大，经过Quartus布局布线后的结果差别较大。

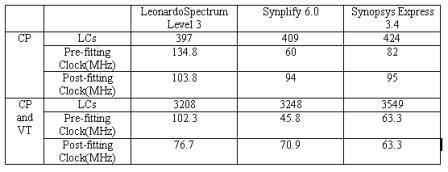

下表为结果数据：
根据上述的分析，无论对较大的或是较小的设计，采用LeonardoSpectrum Level 3综合的结果最好，相应进行布局布线的结果也最好。
另，使用LeonardoSpectrum Level 3时，某些选项的设置需要注意：
1．在选择综合策略时，选择Hierachy会提高综合后的速度；
2．在指定好器件后，在窗口Technology？Technology Setting？Wire中选择apex20e_lab_default会得到最好的综合结果；
3．在窗口Optimize？Advanced Settings中，不可选择 “Do not use wire delay during delay calculations”和 “Break combinational loops statically during timing analysis”两项。
