01RTT Viewerd简介
SEGGER的实时传输(Real
time Transfer, RTT)是嵌入式应用中用户I/O交互的一种新技术。J-Link RTT Viewer是在调试主机上使用RTT功能的Windows GUI应用程序，它结合了SWO和半主机semihosting的优点，具有很高的性能。使用RTT，可以从目标微控制器输出信息，并以非常高的速度向应用程序发送输入，而不会影响目标的实时性。
在没有多余串口printf输出的情况下，而且需要输出少量的Debug状态信息时，可以使用SEGGER-RTT开发调试。
1.1
特性与目标应用程序进行双向
通信
- 非常高的传输速度，不影响实时行为
- 使用调试通道进行通信
- 目标上不需要额外的硬件或引脚
- 支持任何J-Link
- 支持ARM Cortex-M0/M0+/M1/M3/M4/M7/M23/M33
- 提供功能和自由的完整实现代码
1.2
RTT Viewer主要功能
通道0上的终端输出
- 将文本输入发送到通道0
- 最多16个虚拟终端，只有一个目标通道
- 控制文本输出：彩色文本，擦除控制台
- 在通道1上记录数据
…RTT支持两个方向上的多个通道，向上到主机，向下到目标板，可以用于不同的目标，并为用户提供尽可能多的自由选择。默认实现每个方向使用一个通道，这意味着多个可打印的终端输入和输出。有了J-Link RTT查看器，这个通道可以用于多个“虚拟”终端，只需要一个目标缓冲区就可以打印到多个窗口(例如，一个用于标准输出，一个用于错误输出，一个用于调试输出)。例如，可以使用另一个up (to host)通道发送分析或事件跟踪数据。
02
资料准备
2.1
下载并安装
下载地址：
https://www.segger.com/downloads/jlink/#JLinkSoftwareAndDocumentationPack
全家桶即安装J-Flash相关的软件，相关的下载以及安装方式就不做过多的介绍。
2.2
获取RTT Viewer源码
安装完成J-Link全家桶以后，在电脑安装路径下的C:Program Files (x86)SEGGERJLinkSamplesRTT文件夹下面存放的就是RTT_Viewer的源代码。将此文件夹下面的SEGGER_RTT_Vxxxx.zip文件解压到我们的工程文件夹下面。

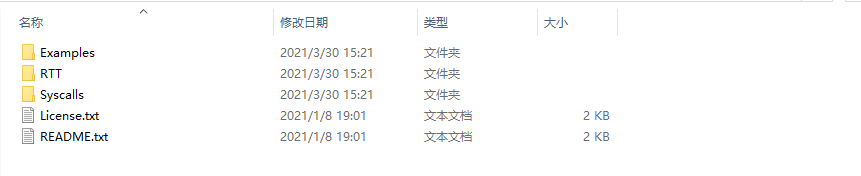

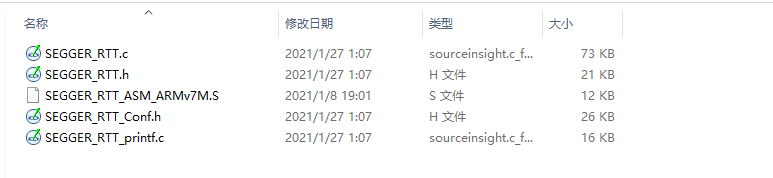

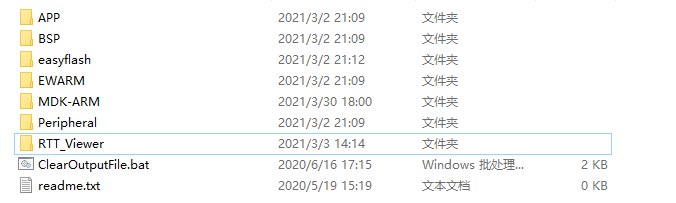

至此可以看到解压完成，打开RTT的文件夹可以看到三个文件夹，其中RTT文件夹下面存放的即为RTT Viewer的源码，将RTT Viewer整个文件夹拷贝到我们的工程路径下面。
03
工程配置
3.1
RTT Viewer加入Keil工程

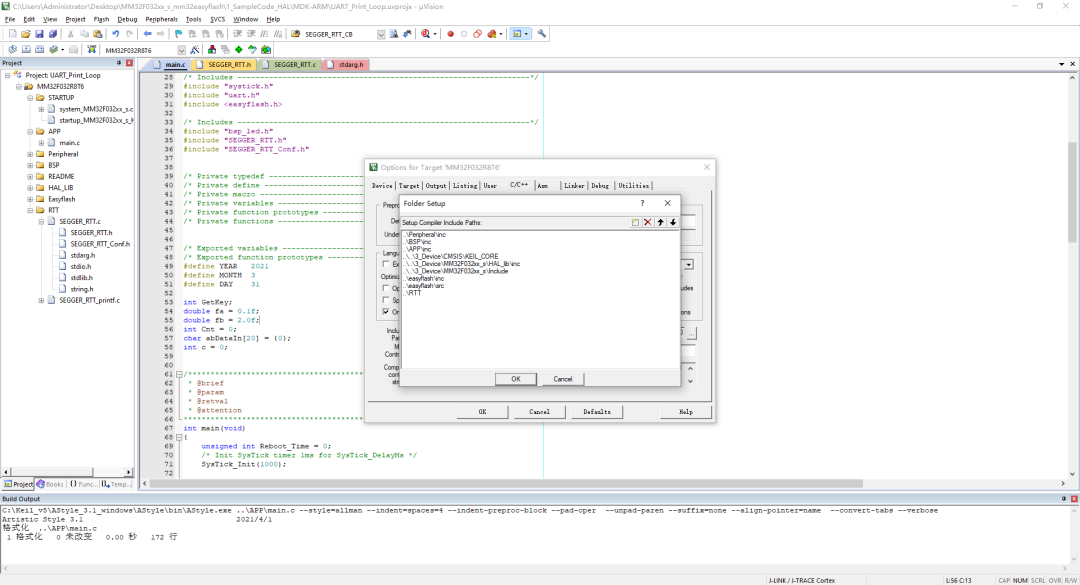

在模板工程中将文件夹下面的SEGGER_RTT.c，SEGGER_RTT_printf.c加入到我们的工程文件中，并包含头文件SEGGER_RTT.h，SEGGER_RTT_printf.h相关路径。

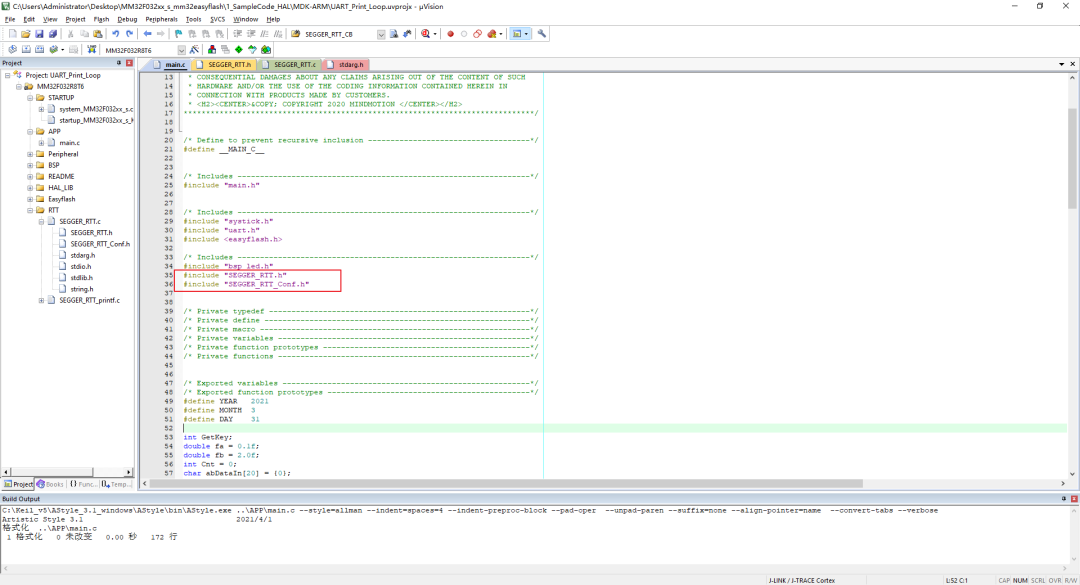

在main.c文件中加入RTT Viewer相关的头文件。
#include "SEGGER_RTT.h"
#include "SEGGER_RTT_Conf.h"

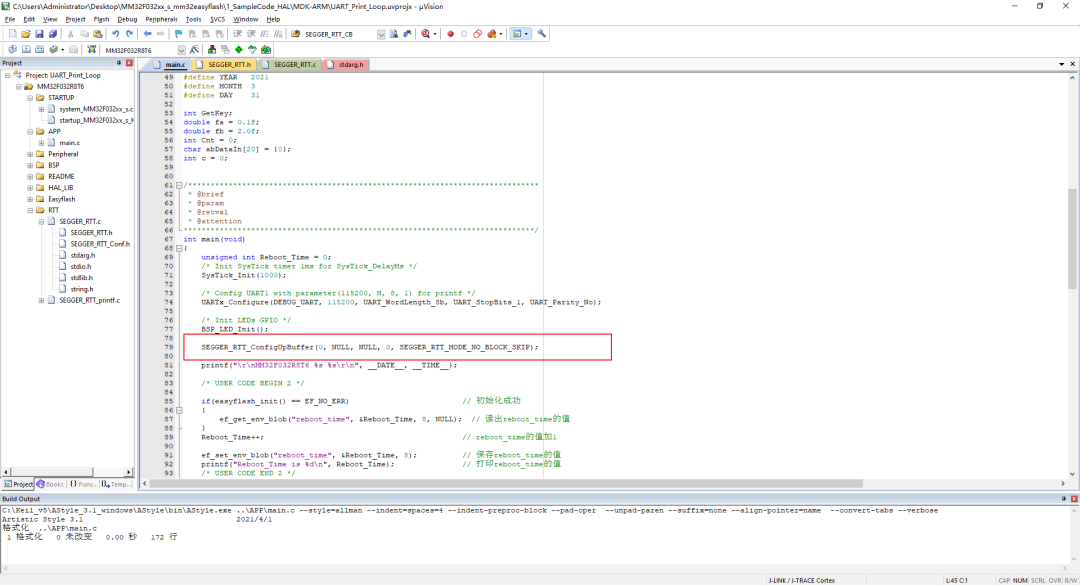

并在main函数中加入SEGGER_RTT_ConfigUpBuffer函数来初始化RTT Viewer。
SEGGER_RTT_ConfigUpBuffer(0, NULL, NULL, 0, SEGGER_RTT_MODE_NO_BLOCK_SKIP);
至此RTT Viewer加入到工程并进行相关的初始化已经完成。
3.2
RTT Viewer log打印
调用LOG打印函数SEGGER_RTT_printf打印上电LOG：
SEGGER_RTT_printf(0, "SEGGER RTT Sample. Uptime: %.10dms.", /*OS_Time*/ 890912);
// Formatted output on channel 0: SEGGER RTT Sample. Uptime: 890912ms.

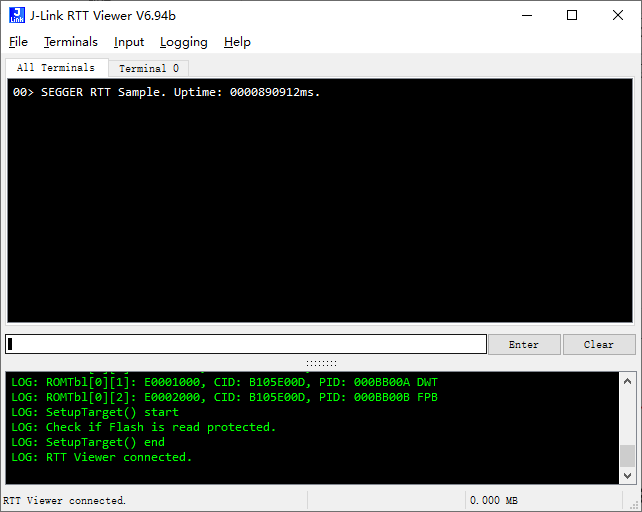

连接上位机并在上位机端查看log打印是否成功。
3.3
控制台发送指令到MCU

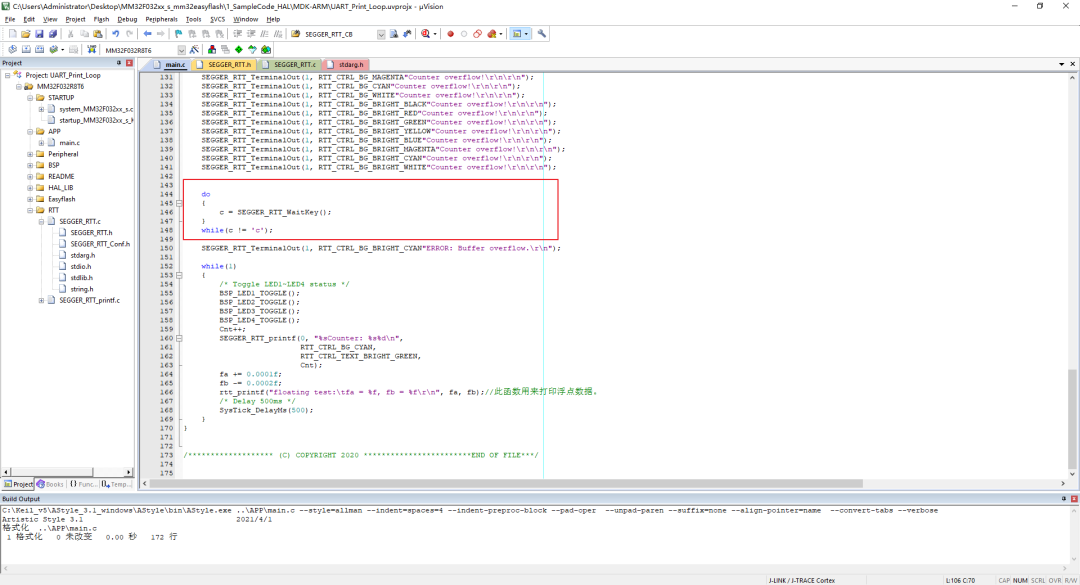

RTT_Viewer还可以作为控制台发送指令到MCU，具体调用的函数为SEGGER_RTT_WaitKey()；下面来做一个测试，RTT_Viewer上位机发送一个数据到MCU。具体的测试代码如下，将下面的代码加入主函数的初始化后面即可。
do
{
c = SEGGER_RTT_WaitKey();//获取RTT_Viewer上位机发送的数据
}
while (c != 'c');
3.4
MCU控制上位机打印彩色log

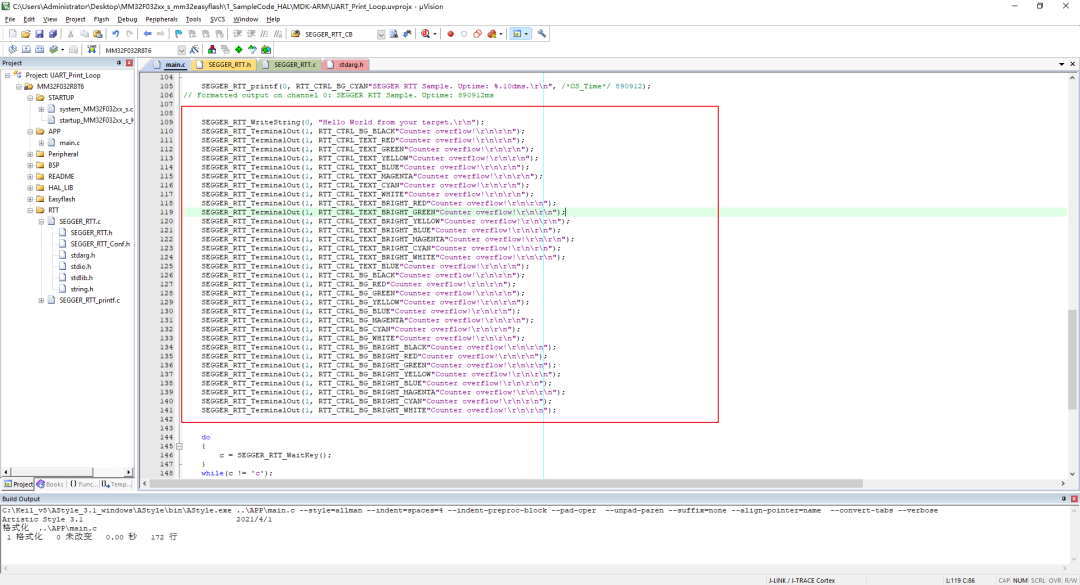

MCU控制RTT_Viewer打印彩色log可以调用SEGGER_RTT_TerminalOut函数来实现，以下为具体的实现方式。
SEGGER_RTT_WriteString(0, "Hello World from your target.
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_BLACK"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_RED"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_GREEN"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_YELLOW"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_BLUE"Counter overflow!
");
SEGGER_RTT_TerminalOut(1,RTT_CTRL_TEXT_MAGENTA"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_CYAN"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_WHITE"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_BRIGHT_RED"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_BRIGHT_GREEN"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_BRIGHT_YELLOW"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_BRIGHT_BLUE"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_BRIGHT_MAGENTA"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_BRIGHT_CYAN"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_BRIGHT_WHITE"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_TEXT_BLUE"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_BLACK"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_RED"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_GREEN"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_YELLOW"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_BLUE"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_MAGENTA"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_CYAN"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_WHITE"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_BRIGHT_BLACK"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_BRIGHT_RED"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_BRIGHT_GREEN"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_BRIGHT_YELLOW"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_BRIGHT_BLUE"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_BRIGHT_MAGENTA"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_BRIGHT_CYAN"Counter overflow!
");
SEGGER_RTT_TerminalOut(1, RTT_CTRL_BG_BRIGHT_WHITE"Counter overflow!
");
3.5
RTT Viewer打印浮点数

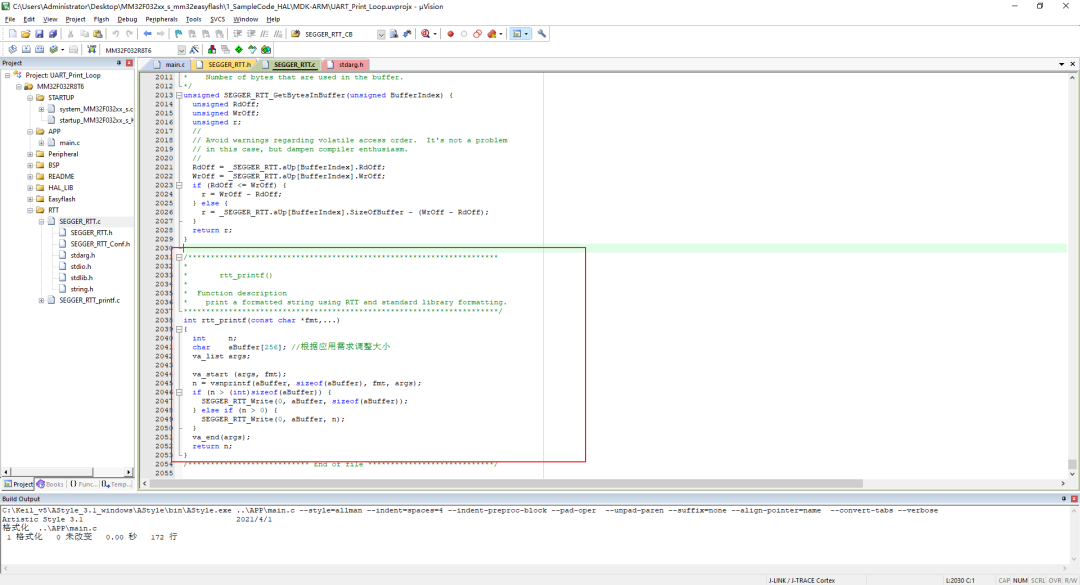

在SEGGER_RTT.c文件中加入如下函数：
/*********************************************************************
*
* rtt_printf()
*
* Function description
* print a formatted string using RTT and standard library formatting.
**********************************************************************/
int rtt_printf(const char *fmt,...)
{
int n;
char aBuffer[256]; //根据应用需求调整大小
va_list args;
va_start (args, fmt);
n = vsnprintf(aBuffer, sizeof(aBuffer), fmt, args);
if (n > (int)sizeof(aBuffer)) {
SEGGER_RTT_Write(0, aBuffer, sizeof(aBuffer));
} else if (n > 0) {
SEGGER_RTT_Write(0, aBuffer, n);
}
va_end(args);
return n;
}

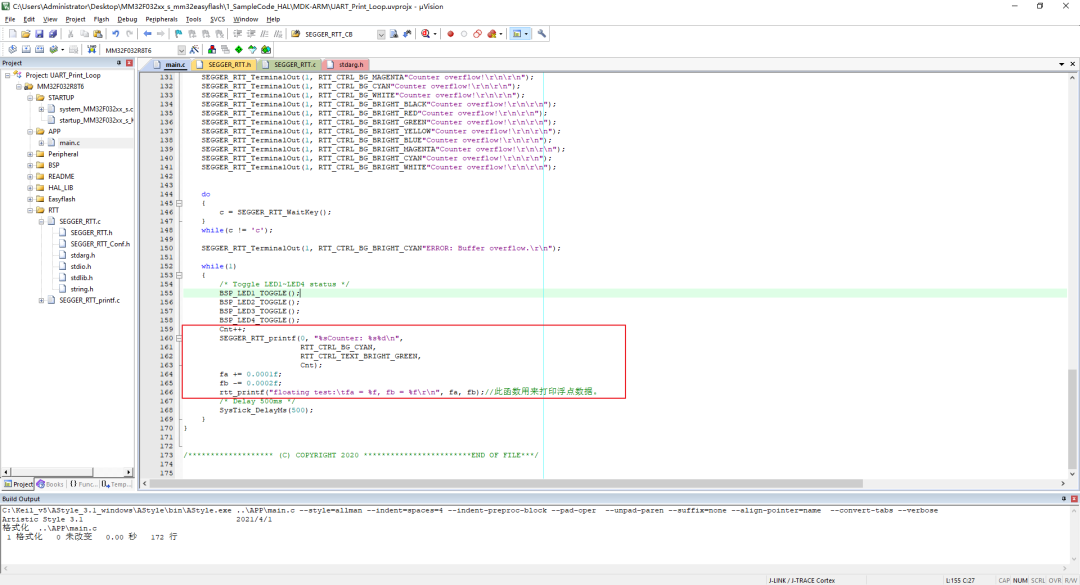

在主函数的循环中加入如下测试代码：
Cnt++;
SEGGER_RTT_printf(0, "%sCounter: %s%d
",
RTT_CTRL_BG_CYAN,
RTT_CTRL_TEXT_BRIGHT_GREEN,
Cnt);
fa += 0.0001f;
fb -= 0.0002f;
rtt_printf("floating test: fa = %f, fb = %f
", fa, fb);//此函数用来打印浮点
至此相关的代码已经完成，然后进行编译下载并查看相关的现象。
04
功能验证
4.1
MCU控制上位机打印彩色log

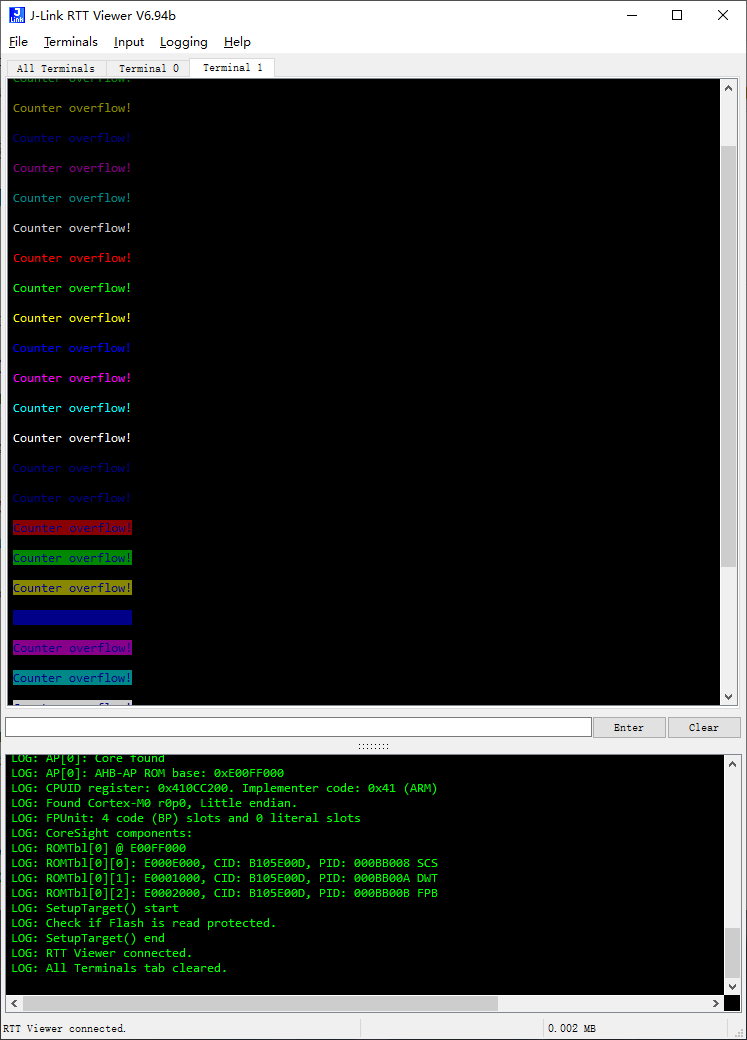

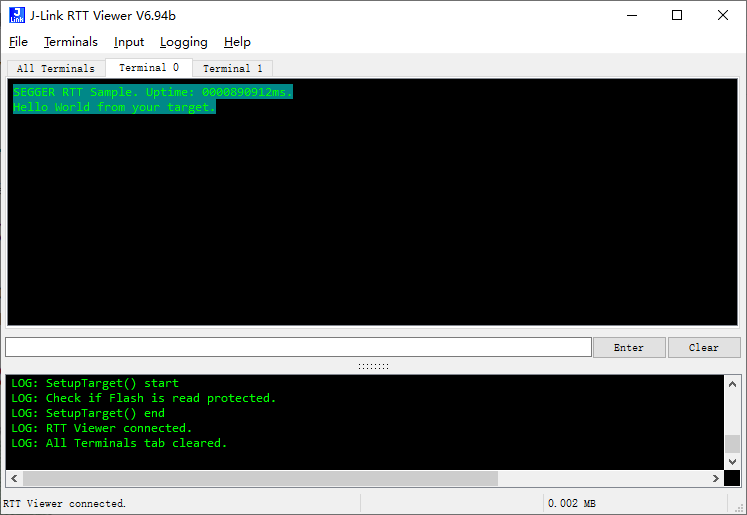

与RTT Viewer的上位机进行连接并可以看到打印的log数据，可以看到通道0与通道1有不同的数据打印。
4.2
控制台发送指令到MCU

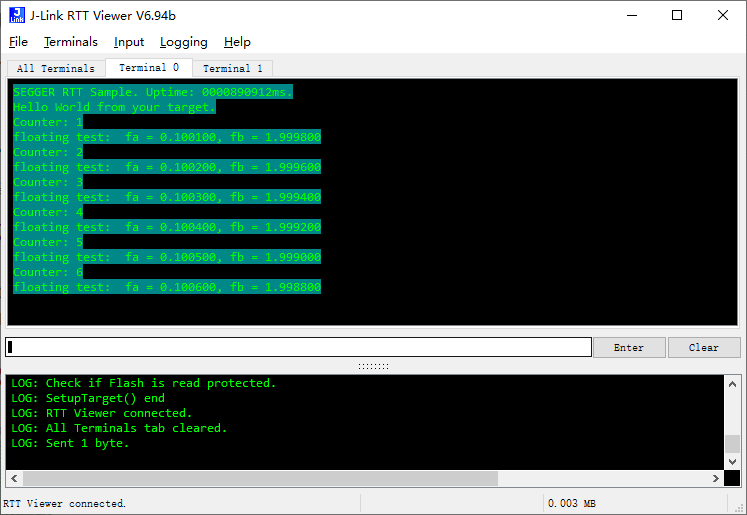

输入小写字符c以后可以看到控制台输出LOG: Sent 1 byte.说明数据发送成功，然后可以看到counter的数据在递增，程序运行正确，浮点数的数据变化正常，至此验证代码无误。
参考代码链接：
https://github.com/Samplecode-MM32/MM32MCU_Code
`
