灵动微课堂 (第160讲) | MM32F013x——基于Embedded Studio搭建MM32开发环境

Embedded Studio是用于嵌入式系统的多合一集成开发环境（IDE），用于管理，构建，测试和部署嵌入式应用程序。Embedded Studio还提供了功能强大的项目管理器和源代码编辑器，以及随附的C / C ++编译器和具有高级调试信息窗口的集成调试器，还提供用于自动部署应用程序的直接J-Link集成和版本控制功能，项目生成器支持常见的微控制器。主要特点免费用于非商业用途，例如教育和评估目的，没有任何限制跨平台：可在Windows，macOS和Linux上运行多线程构建可最大程度地减少构建时间高度优化的运行时库，可实现最佳性能和最小代码量具有无缝J-Link集成的功能丰富的调试器强大的项目管理，能够处理非常大的项目基于软件包的项目生成器，适用于所有常见的微控制器IAR，MDK(AC5)，MDK(AC6)和Eclipse创建的工程都可以转换成到 Embedded Studio平台使用适用于嵌入式C / C ++编程的专业IDE解决方案，包括Clang / LLVM＆GCC＆SEGGER C / C ++工具链
MM32系列MCU也是早期就得到SEGGER官方支持的MCU厂商之一，因此MM32系列MCU也可以完美在Embedded Studio平台进行开发、调试，今天我们将介绍在Embedded Studio平台开发、调试MM32 MCU。

  环境搭建
01软件下载

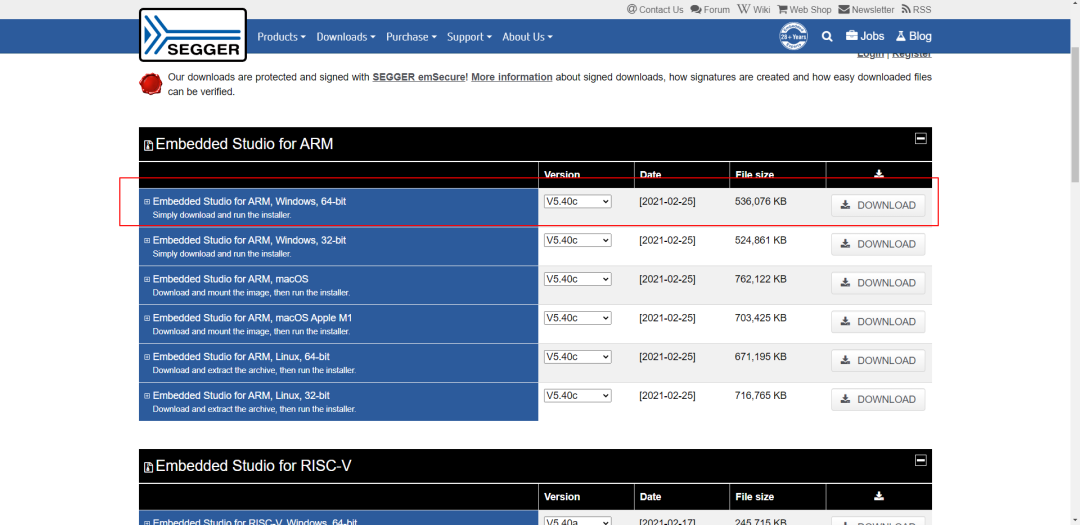

登录SEGGER的官网下载最新的Embedded Studio软件（https://www.segger.com/）。

根据电脑的不同版本选择不同版本的软件进行下载，由于本次教程使用的电脑是win10、64位的，因此选择64位win10版本的软件进行下载。
02 软件安装

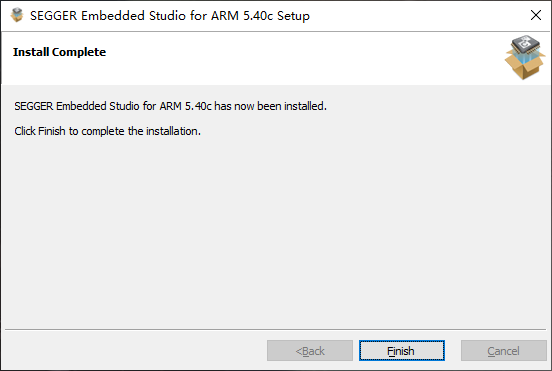

软件安装可以一直Next，基本上选择默认的配置即可，操作比较简单。

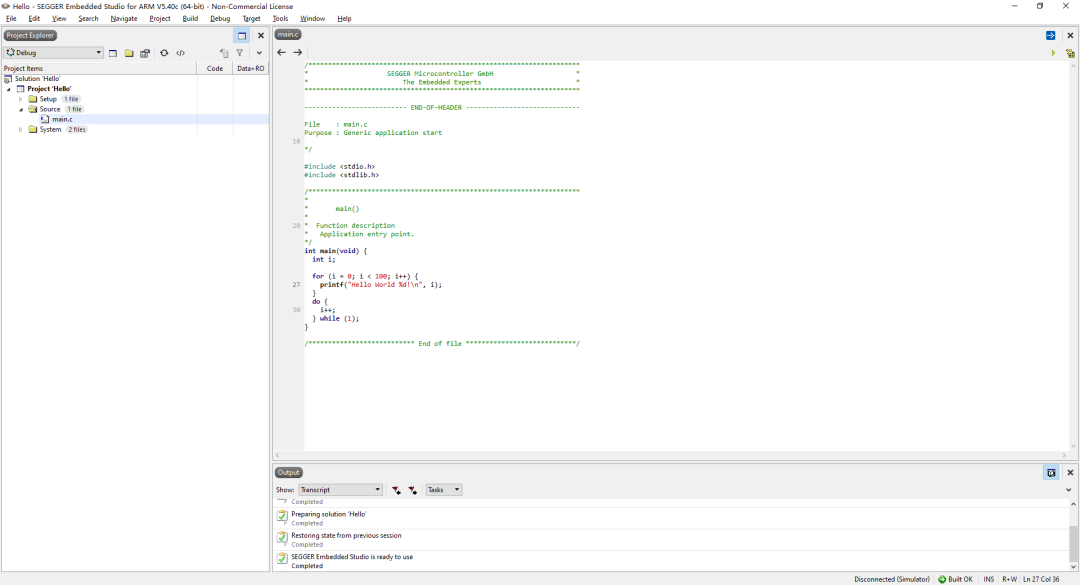

完成以后，双击打开Embedded Studio IDE，会弹出一个预警对话框，我们直接点击CONtiNUE按钮跳过即可，然后会进入到系统默认的工程页面，则说明我们的环境配置成功。
03 安装PACK

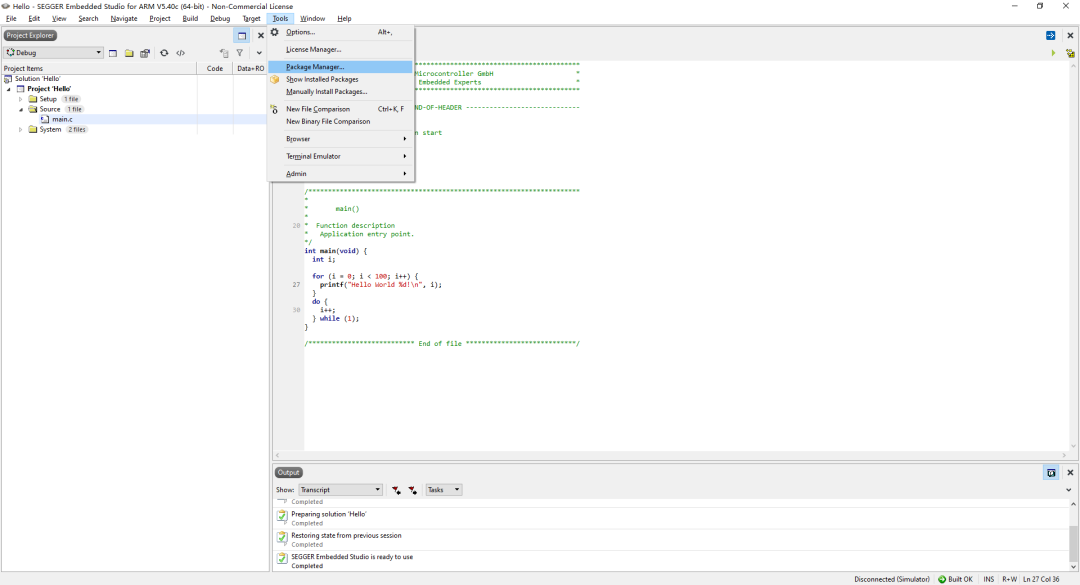

打开Embedded Studio上位机软件，打开选项卡Tools->Package Manager进入pack管理选项卡。

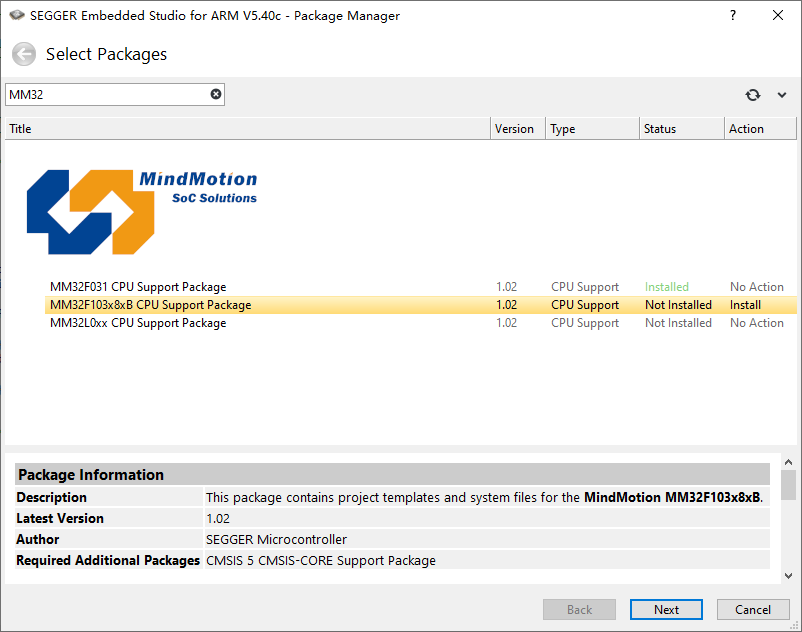

在SearchPackages搜索框中输入MM32查找pack包进行安装，pack根据自己的工程需求来进行安装即可（MM32最新系列的MCU的pack正在得到SEGGER支持过程中，用户也可以选择相同的型号pack）。

点击我们选中的pack包我们就会看到IDE弹出Next按钮。
点击Next按钮进入下载安装选项卡。

04 查看安装完成的pack包

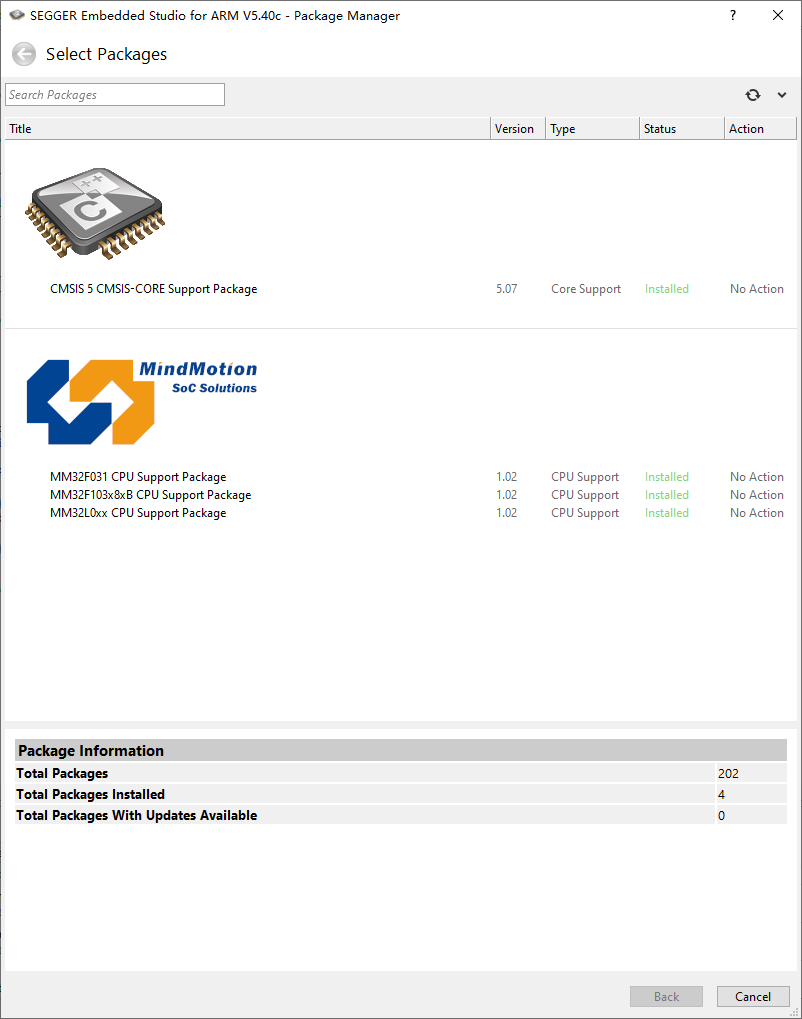

点击Display Installed选项卡就会弹出已经安装完成的pack包，并可以查看已经安装完成pack包的相关信息。
IAR，MDK(AC5)，MDK(AC6)和Eclipse创建的工程都可以转换成到Embedded Studio平台使用，也可以基于Embedded Studio平台创建新的工程，本章将实验两种方式创建MM32F013X工程环境流程。

  Embedded Studio创建MM32工程
具体的操作如下：
01 新建工程

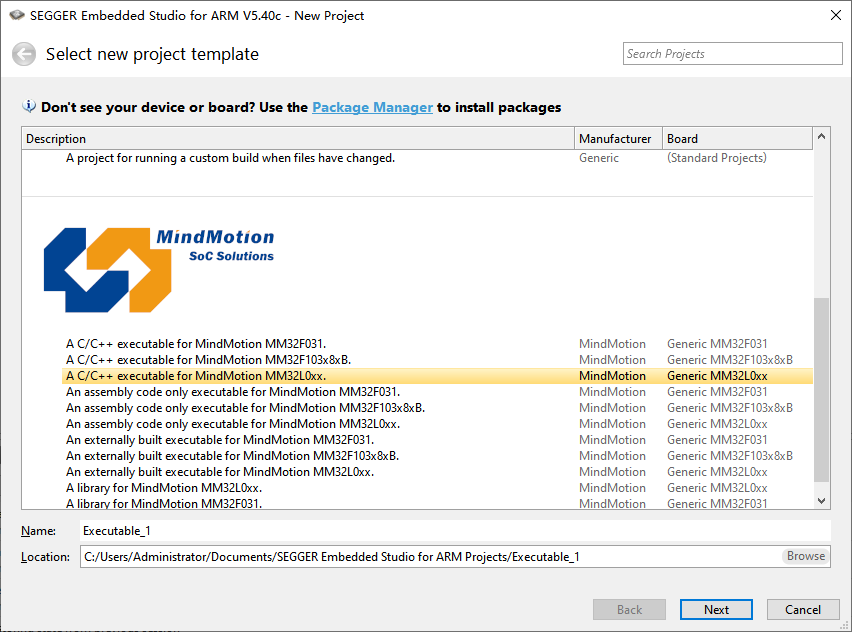

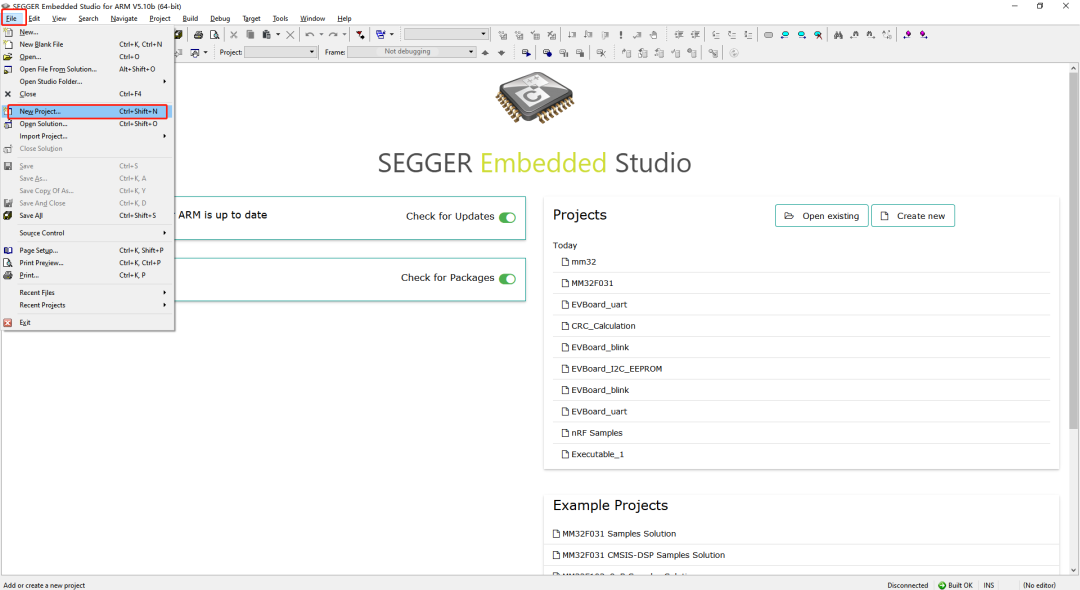

选择File->New Project选项卡。
选择MM32的芯片型号。
并配置工程名，将默认的工程名修改为MM32。

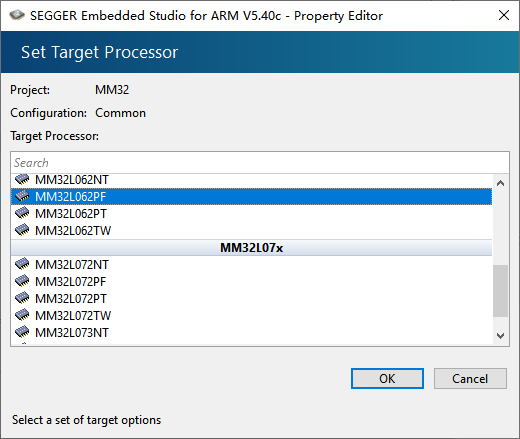

选择相关的工程配置，点击Target Processor来选择芯片的具体型号。

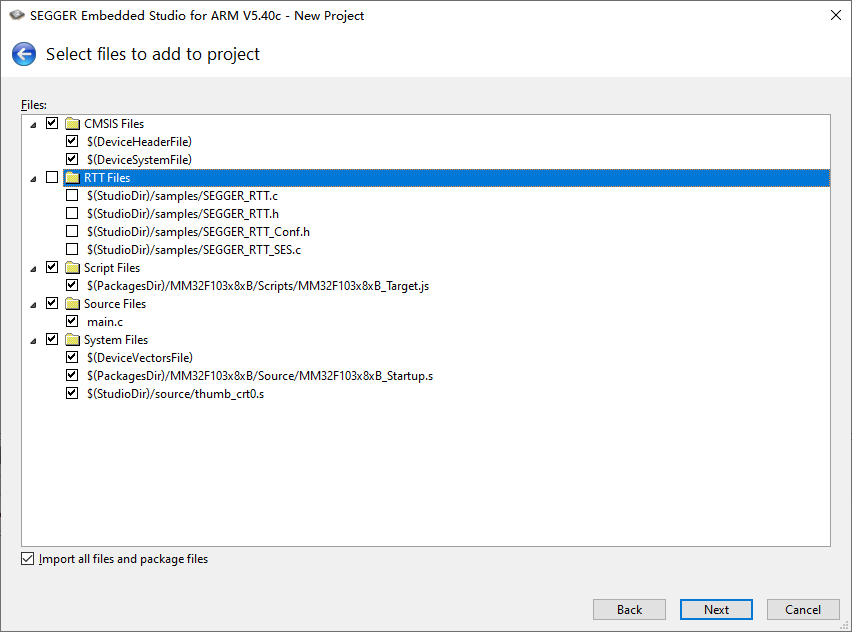

02 加载文件

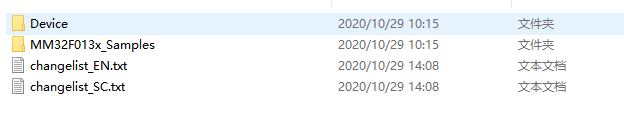

移植MM32F013x的库到我们的工程，首先我们从MM32官网下载最新的MM32F013x的SDK包到我们的电脑并解压缩。

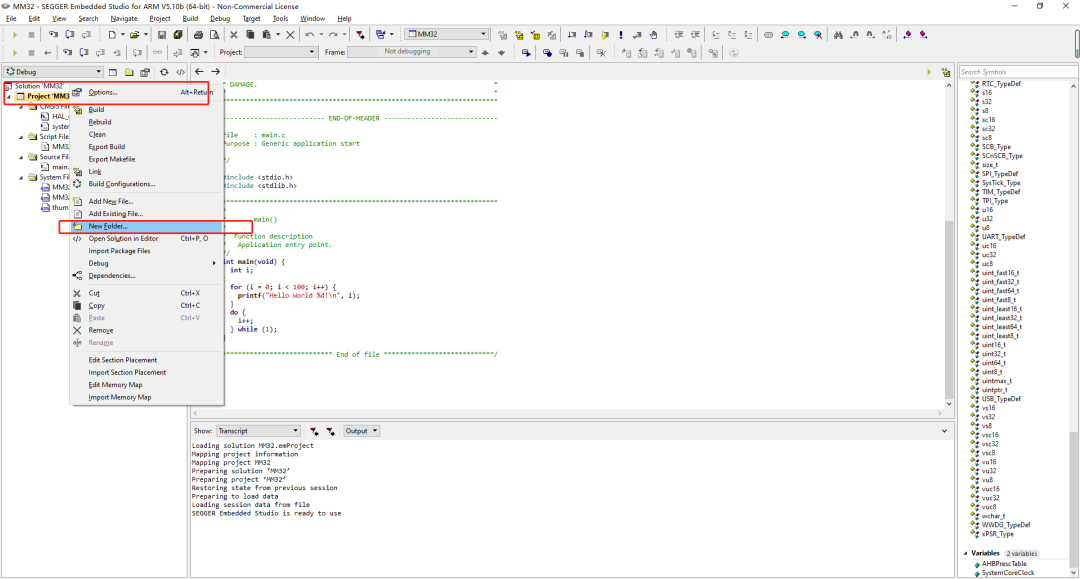

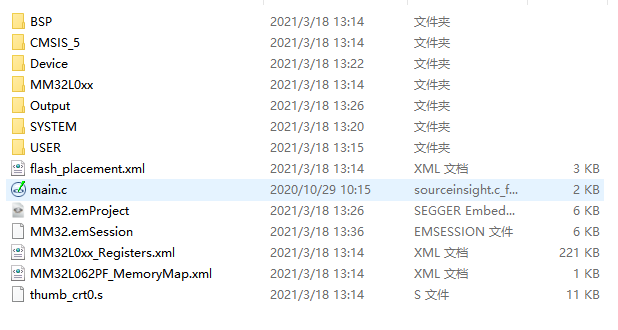

并将Device下面的HAL_lib复制到我们的工程下面，并在工程中新建一个文件夹并将HAL_lib中的文件添加到工程。具体的操作如下：

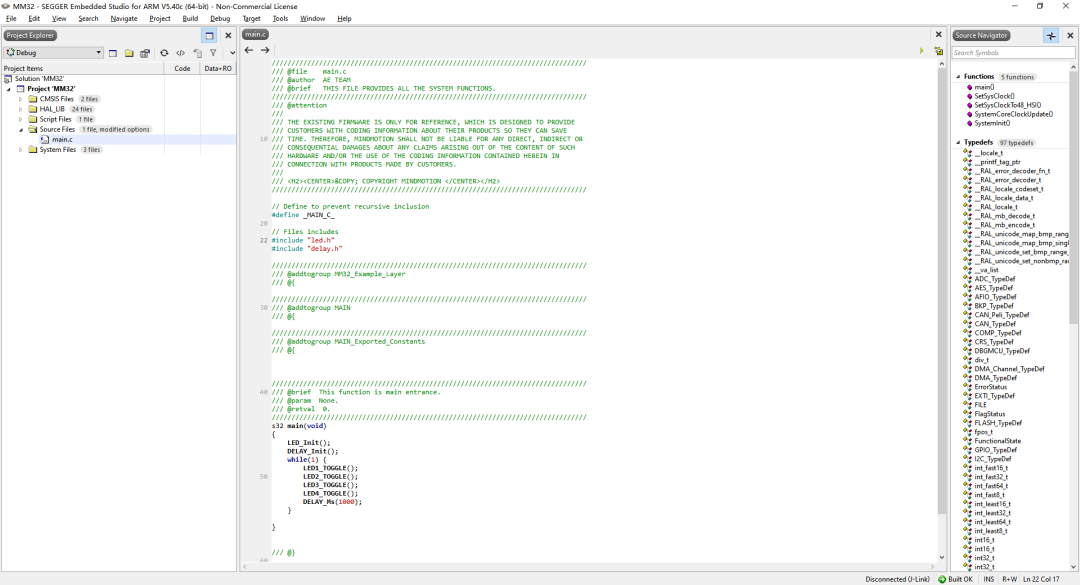

并将MM32F013x工程中的IOtoggle的main.c替换工程中的main.c文件。
添加led的驱动文件到工程中：在工程中新建BSP文件夹并将IOtoggle文件夹下面的HARDWARE文件夹下面的LED.c复制到BSP文件夹下面，并添加到工程中。

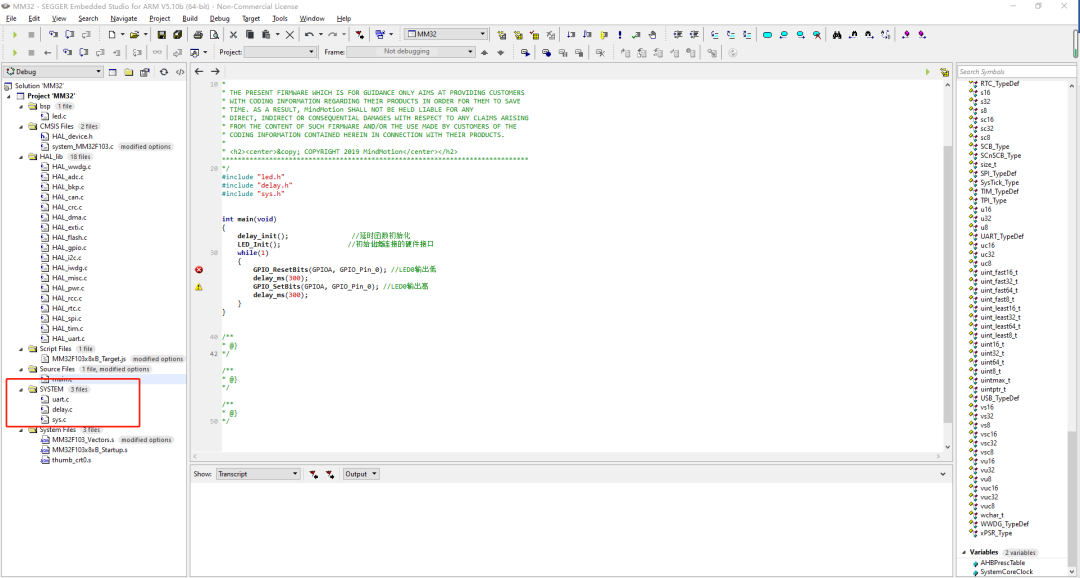

工程中添加SYSTEM文件夹并添加文件，具体的操作就是将IOtoggle文件夹下面的SYSTEM文件夹复制到我们的工程中，并添加到工程项目中，具体的操作如下：

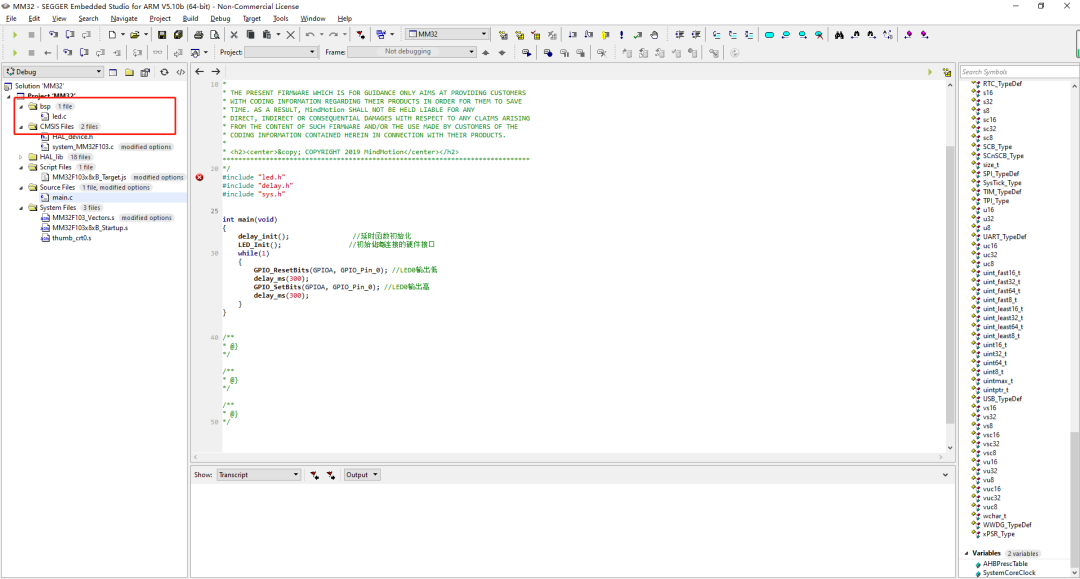

在SYSTEM文件夹下面新建一个inc文件夹，并将从官方库SYSTEM移植过来的.h文件放在此文件夹下面。

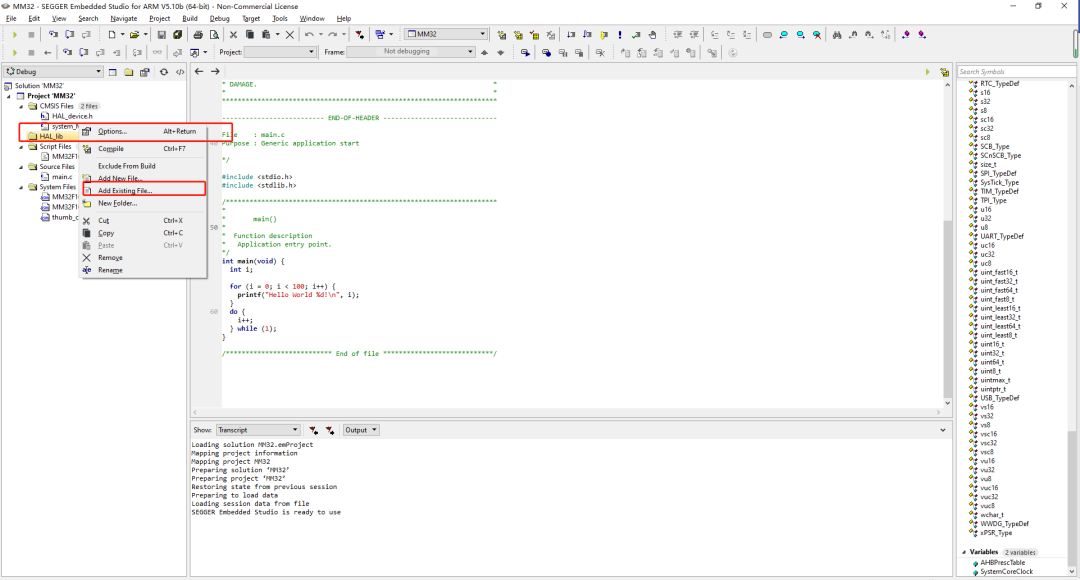

添加.C文件到工程中。
添加MM32F013x的库的头文件，具体的操作如下：

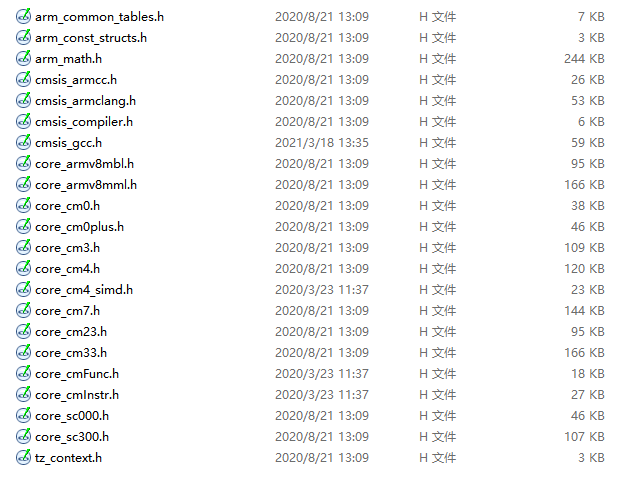

将Device文件夹下面CMSIS文件夹中的文件复制到工程文件夹下面的CMSIS_5->CMSIS文件夹下面的Include文件夹下面。
03 添加路径

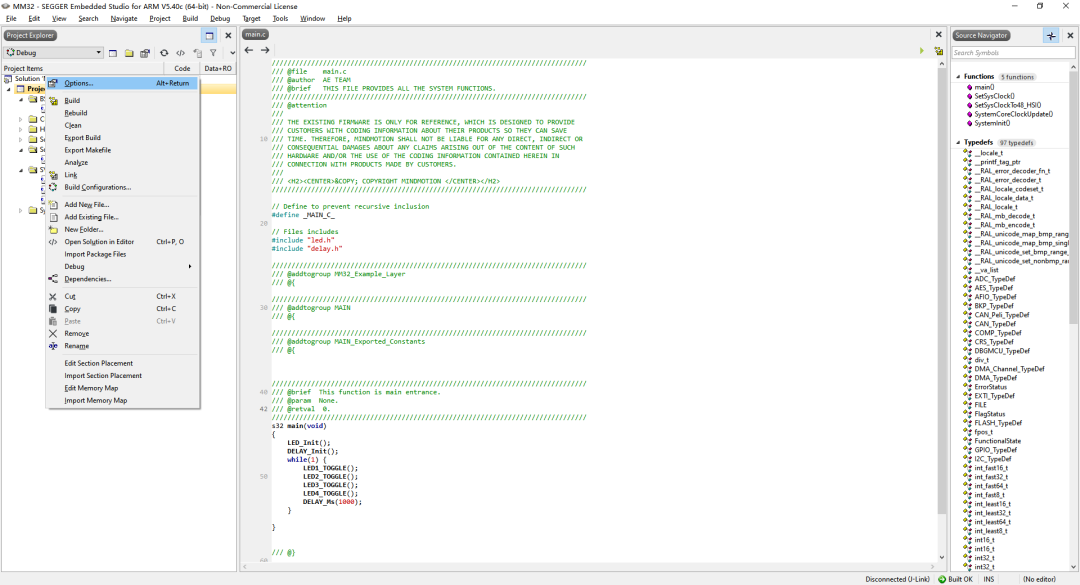

右击Project->Options。

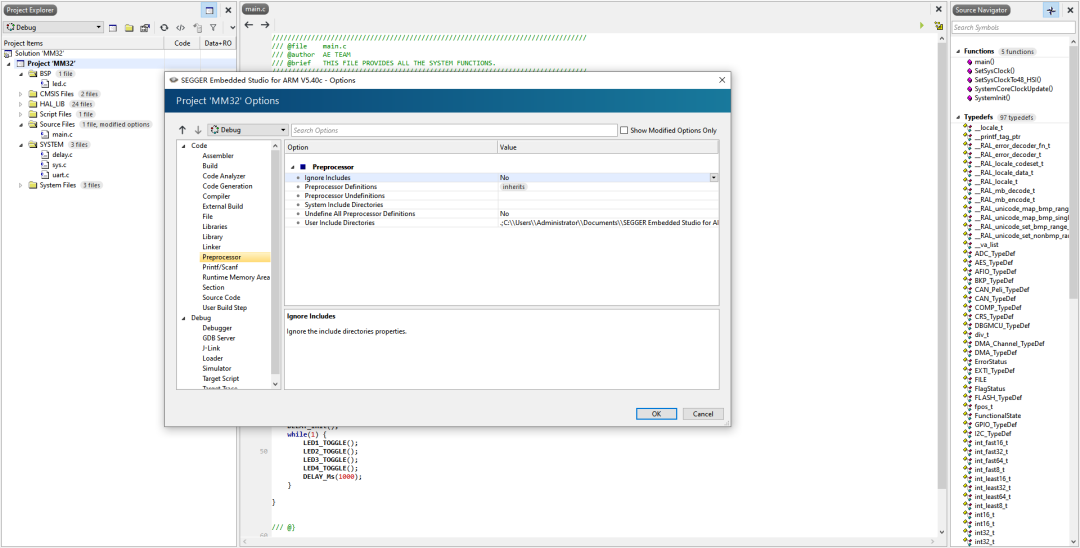

在Code目录下的Preprocessor中点击User Include Directories选中添加路径即可。
04 编译
我们会发现很多的错误，在delay.c  uart.c中都需要添加#include "HAL_conf.h"头文件，并在uart中屏蔽掉FILE __stdout这行代码。

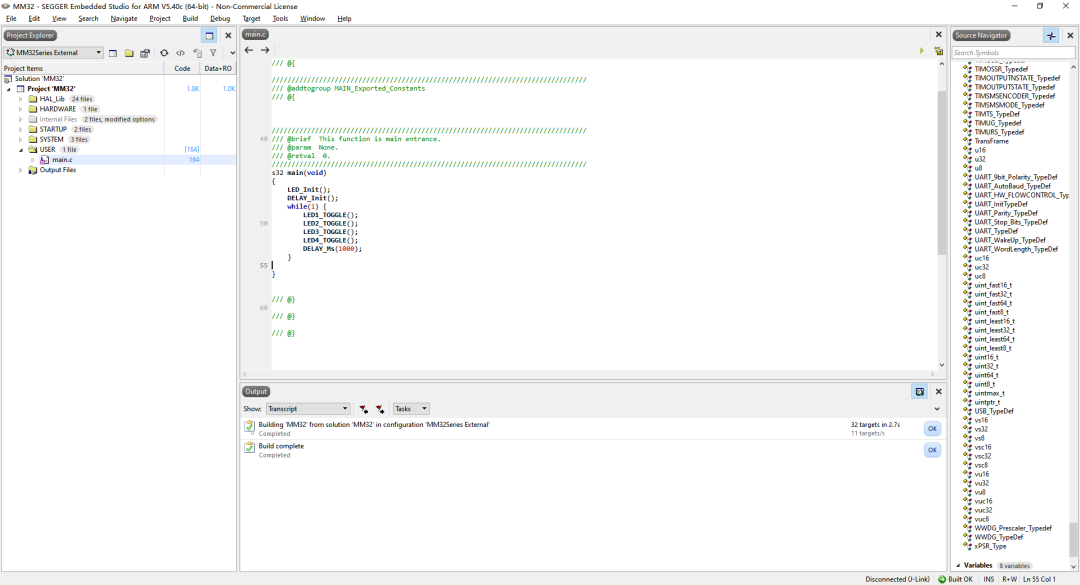

出现Build complete则说明我们的文件编译成功了，接下来进行验证，我们将代码下载进我们的板子测试OK，说明我们工程搭建成功。

在debug的时候我们既可以选择软件自带的调试方式也可以选择Ozone进行调试。

将KEIL工程导入Embedded Studio编译器
01 导入MDK工程
将KEIL工程导入到SEGGER Embedded Studio编译器去编译文件具体的操作如下：

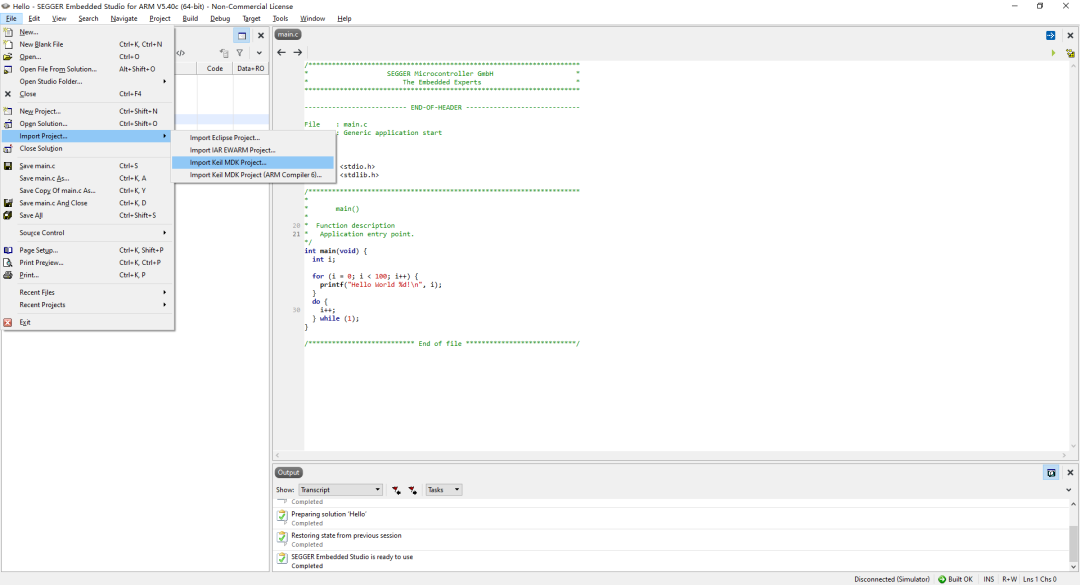

选择File->Import Project选项卡来添加MDK工程，并选择导入mdk工程类型，目前支持的类型有MDK、MDK-ARM6、IAR、GCC。

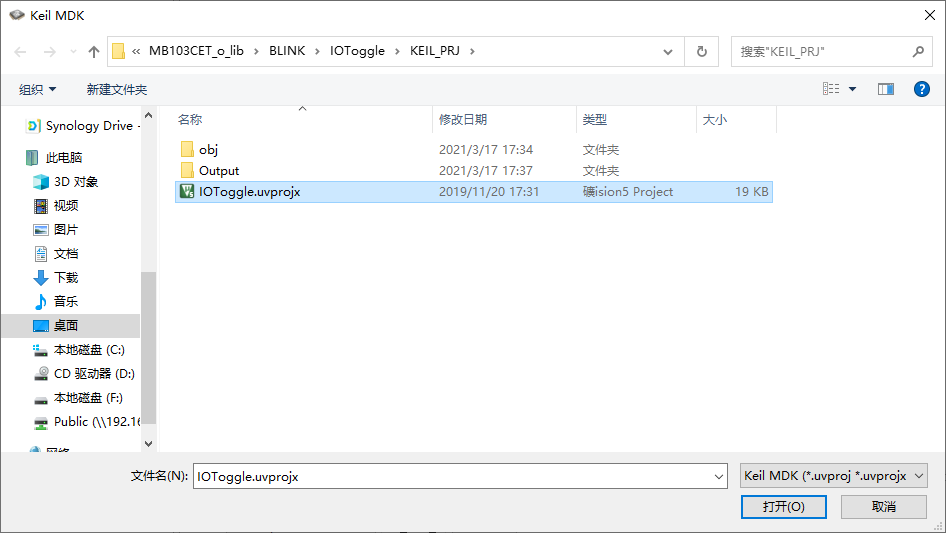

选择MDK工程文件。

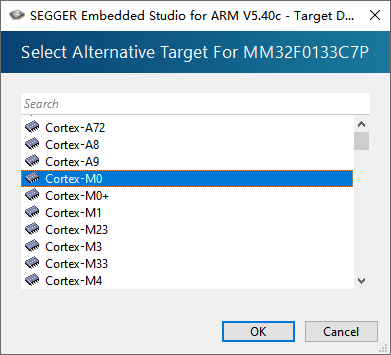

选择内核型号：

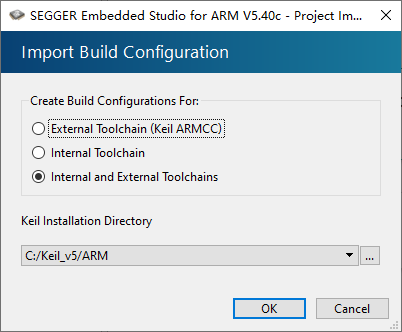

选择编译配置，则选择外部编译工具。

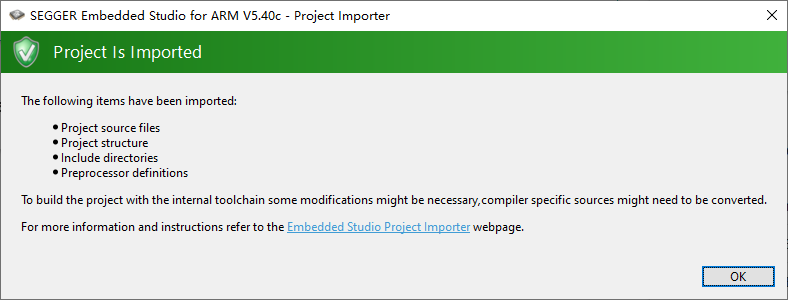

到此我们就可以看到我们文件导入成功了。

02 编译

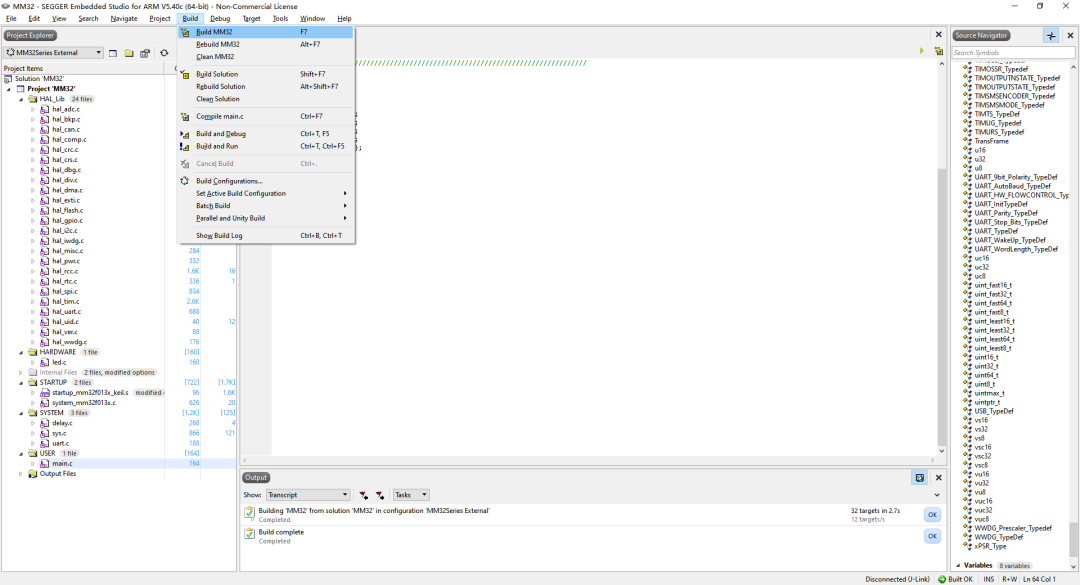

出现Build complete则说明我们的文件编译成功了。

03 下载调试

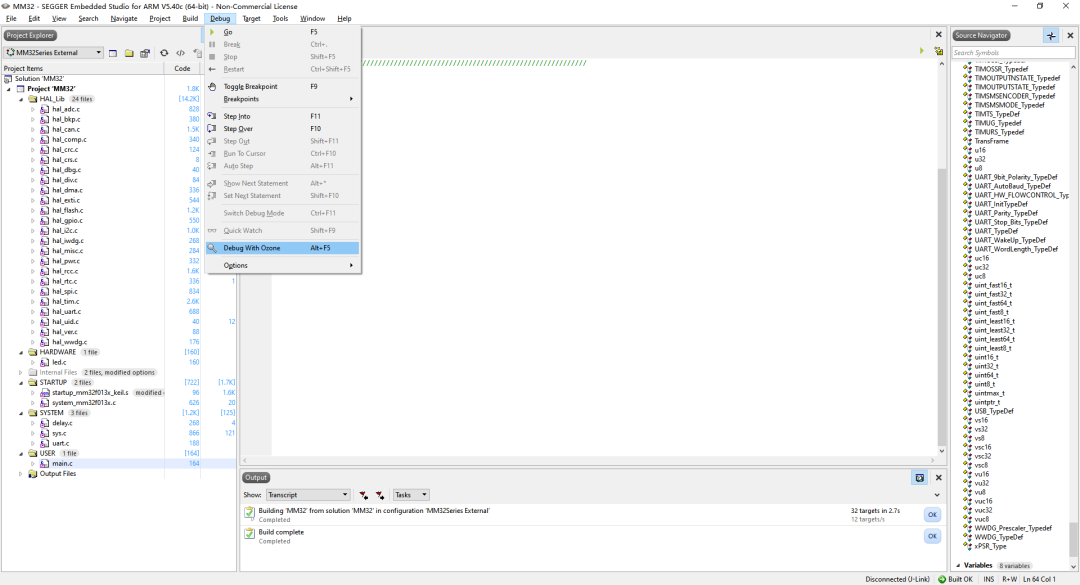

选择Debug->Debug with Ozone选项卡来进入Debug模式。

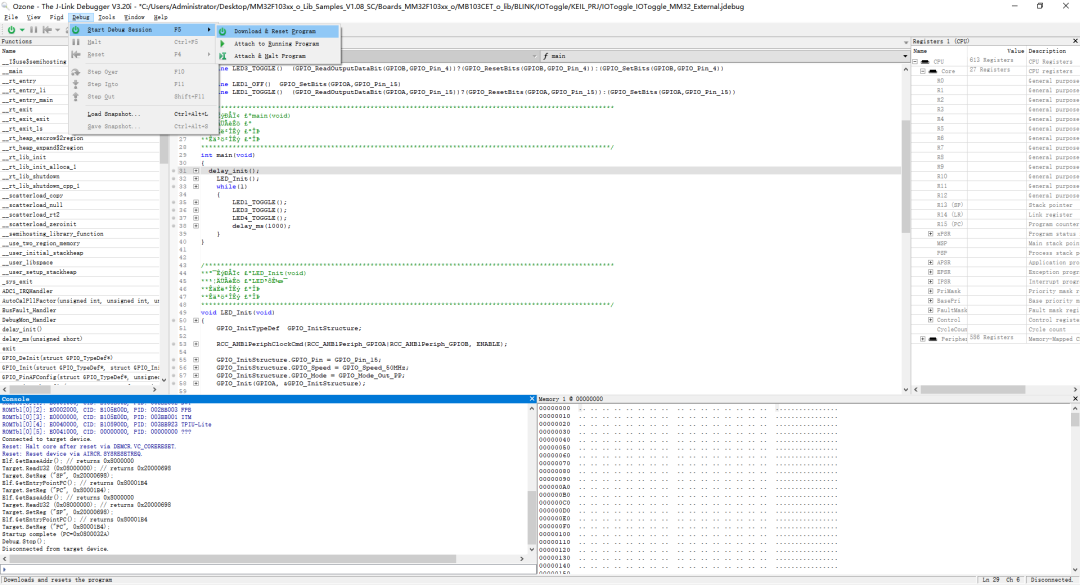

下载并开始调试：
