USB外接电源与锂电池自动切换电路的设计

　　当我们的电路既可以由外部 USB 电源供电，也可以由锂电池供电时，我们需要进行如下的逻辑设置：
　　1、外部电源供电时，断掉锂电池的供电；
　　2、断开外部供电时，由锂电池供电。

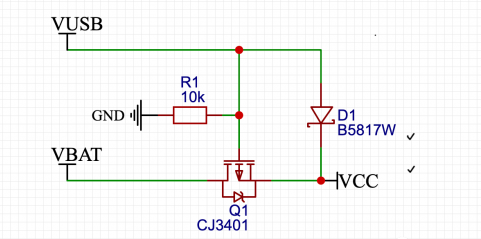

　　下面是作者在设计电路时所使用的电路：
　　
　　电路说明
　　当 VUSB是USB 供电时，MOS 管不导通，VCC 等于 VUSB 减去二极管 D1 的压减；当 VUSB 断开时，MOS 管导通，由 VBAT 供电，实现自动切换。
　　原理分析
　　这里以 VUSB 为 5V USB 供电，VBAT 为 4.2V 锂电池供电为例分析：

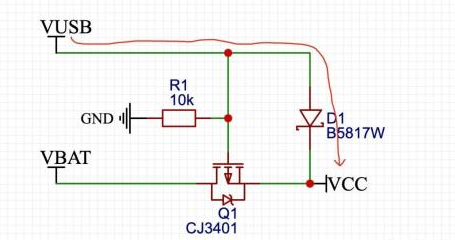

　　1、当 VUSB 为 5V 时，PMOS G 端电压为 5V，PMOS 不导通，电压经过 D1 直接到 VCC。
　　

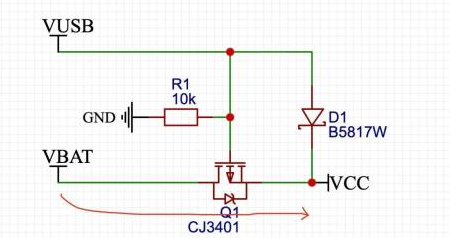

　　2、VUSB 断开之后，PMOS 的 G 端电压由 R1 下拉到 GND，PMOS 导通，VCC 由 VBAT 供电。
　　
　　到这里，有部分小伙伴不明白，这个电路为什么 MOS 管能导通，这里简单描述一下，这个电路的巧妙之处正是应用了 MOS 管寄生二极管的存在，MOS 管未导通之前，S 端电压变为 VBAT-0.7V，这样 S 端电压肯定比 G 端电压高，所以 PMOS 导通，导通之后，寄生二极管短路，不再起作用。

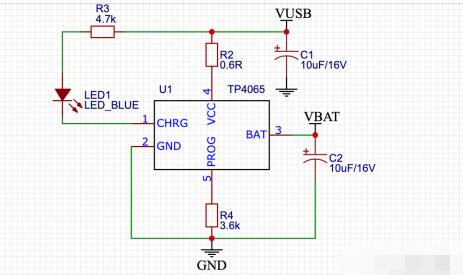

　　3、实际工作中，我们肯定希望在 USB 端通电的情况下能给电池充电，这里简单加一个充电电路就可以了，这样，整个电路既可以切断锂电池供电，还可以给锂电池充电。此电路应用于量产电路，大家消化之后测试通过就可以直接用了。
