基础介绍- IO口开漏输出：

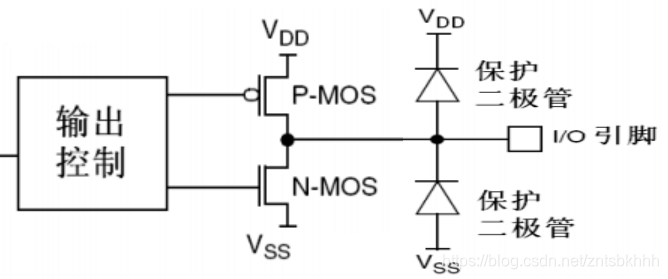

下图为开漏模式的结构图，输出寄存器上的‘0’将N-MOS激活 P-MOS截止，此时I/O引脚相当于与VSS连接。输出寄存器上的‘1’使P-MOS和N-MOS截止，此时I/O处于高阻态状态。所以开漏模式下要输出高电平时需要加入上拉电阻。
调试注意事项：
STM32操作LKT加密芯片的SDA、SCL两条线一定要设置成开漏输出，切记不要使用推挽输出。
STM32在发送和读取数据时，SDA数据线引脚不需要进行输入输出设置，直接读取端口寄存器状态即可。
STM32在读取数据时，当SCL拉高后不要做简单固定延时之后就进行后续操作，尽量做一个拉高的超时判断（因为存在总线被从器件占用的可能性，这里可以做一个超时判断如果SCL超时还未拉高则认为是总线异常）这样做也是符合硬件IIC的操作逻辑更符合时序规则。
基础介绍- IO口开漏输出：
下图为开漏模式的结构图，输出寄存器上的‘0’将N-MOS激活 P-MOS截止，此时I/O引脚相当于与VSS连接。输出寄存器上的‘1’使P-MOS和N-MOS截止，此时I/O处于高阻态状态。所以开漏模式下要输出高电平时需要加入上拉电阻。
调试注意事项：
STM32操作LKT加密芯片的SDA、SCL两条线一定要设置成开漏输出，切记不要使用推挽输出。
STM32在发送和读取数据时，SDA数据线引脚不需要进行输入输出设置，直接读取端口寄存器状态即可。
STM32在读取数据时，当SCL拉高后不要做简单固定延时之后就进行后续操作，尽量做一个拉高的超时判断（因为存在总线被从器件占用的可能性，这里可以做一个超时判断如果SCL超时还未拉高则认为是总线异常）这样做也是符合硬件IIC的操作逻辑更符合时序规则。
