RS485保护电路都是如何做的？

RS485保护电路有简单的，也有多重保护的。比如上图多重保护的可靠性就较好，但是觉得稍微复杂了点。请问大家的保护电路都是如何做的？一般的话，用两个绕制电阻加三个TVS可以了吗？

2020-3-18 10:45:21

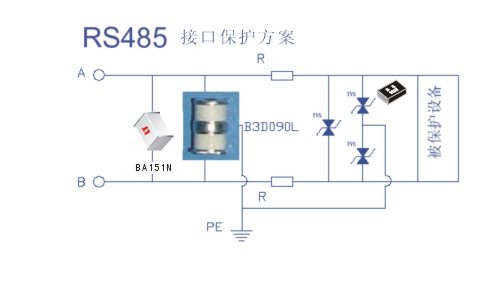

根据使用环境删减，参考下面电路

2020-3-18 10:54:15

看到chunyang大哥以前的回帖说使用max487等自带保护的芯片，可以省去一些保护措施。
但是实际使用中，MAX485/MAX487不加任何保护的话有很多损坏的现象。
比如我现在使用MAX485，在普通环境使用，需要哪些保护？

2020-3-18 10:59:40

如果TVS没有可靠接大地,作用有限

2020-3-18 11:15:58

3楼没有准确理解我说的话，注意型号尾缀，不同尾缀代表不同含义，有抗ESD型的，但这类增强型接口片仍可能需要防护，只是要看防护什么，不同危险因素有不同的防御策略和方法，必须正确应对，首要要进行的是电气环境分析，不存在任何条件下都适用的防护方法。

1

浪拓电子防雷: 分析的非常透彻。IEC 61000规范定义了EMC抗扰度要求，包含ESD、EFT、浪涌。ESD和EFT之间具有相似性，相应的电路保护设计也很相似，但是由于浪涌的能量比较大，因此必须采取不同的处理方式。
