太阳能电池模拟器的实现原理是什么？

目前，全球性的能源危机迫使越来越多的国家开始重视新能源的研究，光伏发电作为其中很重要的一种也得到了广泛研究。但是，由于光伏电池造价高，导致研究成本很高，不利于其初期的研究。因此，很有必要设计一种成本较低，能够代替实际光伏电池阵列来进行各种光伏实验的太阳能电池模拟器。

刘勇

2019-8-15 16:20:02

本文所设计的太阳能电池模拟器以 BUCK 电路为基础，采用 ARM 控制，并加入了电流 PI 控制方式来改善系统动态性能和稳态精度。此外，本文还采用四折线法来对光伏电池阵列的特性曲线进行分段拟合，并进行了仿真验证。

1 系统设计目标

1.1 太阳能电池板伏安特性曲线

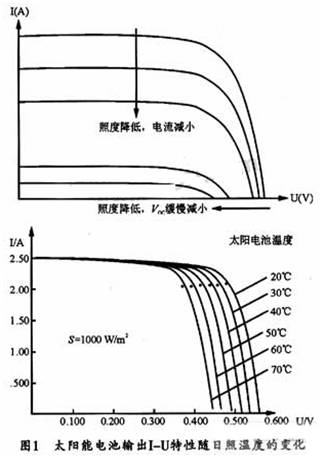

图 1 所示是太阳能电池板输出 I-U 特性曲线随日照、温度的变化情况。太阳能电池板模拟器需要能够模拟出不同温度、不同光照下的各种曲线，换言之，模拟器最终要能够模拟出许多条曲线。但是，某一时间下，日照强度和温度是一定的，在此时间下，输出曲线也只有一条符合要求。设计时可根据设定的日照强度和温度来计算确定输出哪一条曲线。实际做法是将不同日照、不同温度下的曲线计算出来后将其离散化，并以数据表的形式存入 ARM 控制器中。存入的曲线越多，所能覆盖的温度日照范围越广。

1.2 太阳能电池板的工程数学模型

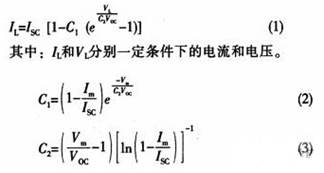

电池板出厂时都会给出短路电流、开路电压、最大功率点电流和电压这四个参数 (ISC 、 VOC 、 Im 和 Vm) ，而且四个参数符合下列公式：

这样，就可将太阳能电池板的 I-U 特性曲线转换为便于工程计算的形式。

式 (1) 描述的是标准照度 (Sref=1000 W ／ m2) 和标准温度 (Tref= 25 ℃ ) 下的 I-U 曲线。一般情况下 ( 照度 S ，温度 T) 的 I-U 方程可按照以下方法进行计算：

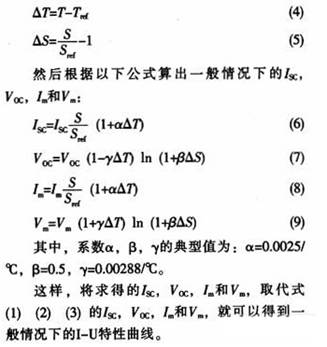

首先算出一般情况与标准情况下的温度差△ T 和相对照度差△ S ：

龚旻

2019-8-15 16:20:12

2 系统原理及控制策略

2.1 系统原理

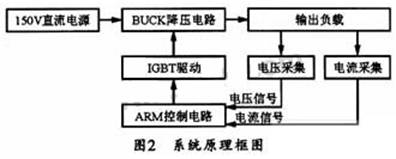

本系统的原理框图如图 2 所示，其中直流稳压电源可提供 150 V 的恒定电压输出，然后通过 BUCK 降压电路把电压加在输出负载上，以实时采集负载两端的电压和电流，再经过控制电路的控制算法改变 BUCK 电路的 PWM 占空比，以把输出电压和电流控制在预想的 I-U 曲线上。

2.2 系统控制策略

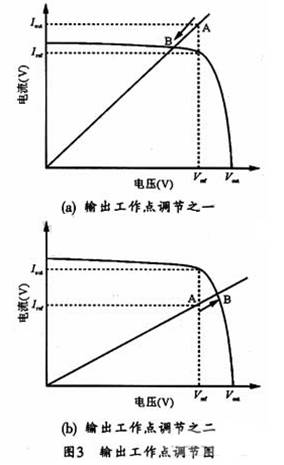

由于在某一环境条件下，电池板的输出伏安特性曲线只有确定的一条，这样，采集系统输出的电压电流，就可以得到输出负载的大小。其负载线与输出 I-U 曲线会有一个交点，这个点就是工作点，也就是图 3 中的 B 点。这一工作点将对应一个电流和一个电压。调节 BUCK 电路的 PWM 占空比，可使输出电压电流变换为工作点处的电压电流，从而达到调节的目的。

具体调节时，若采集的电压电流对应的负载工作点在 ( 点 A) ，曲线外时，可以减小占空比 D 。以减小输出电压，从而使工作点沿负载线向 B 点移动，此时 B 点就是想要的工作点；而当采集的电压电流对应的负载工作点在 ( 点 A) ，曲线内部时，则可增大占空比 D ，从而增大输出电压，使工作点沿负载线向 B 点移动。由于负载为阻性，所以，基于电压和基于电流的调节是等效的。本文由于输出电压的惰性，设计时采用了基于电流的调节方式。

当外部环境不变，也就是太阳能电池板的输出曲线不变时，若负载变化，则马上可以得到新的负载工作点，这样，按照以上方法调节占空比，也可使负载工作点沿负载线方向移动到我们想要的曲线上。

事实上，当负载不变，环境变化 ( 也就是曲线变化 ) 时，仍可按照事先存人的曲线数据把新的曲线调出来，然后与负载比较来得到新的工作点，之后仍按照以上方法调节占空比，使负载工作点沿负载线方向移动到我们想要的曲线上。
