[问答]

电压补偿电路不理解

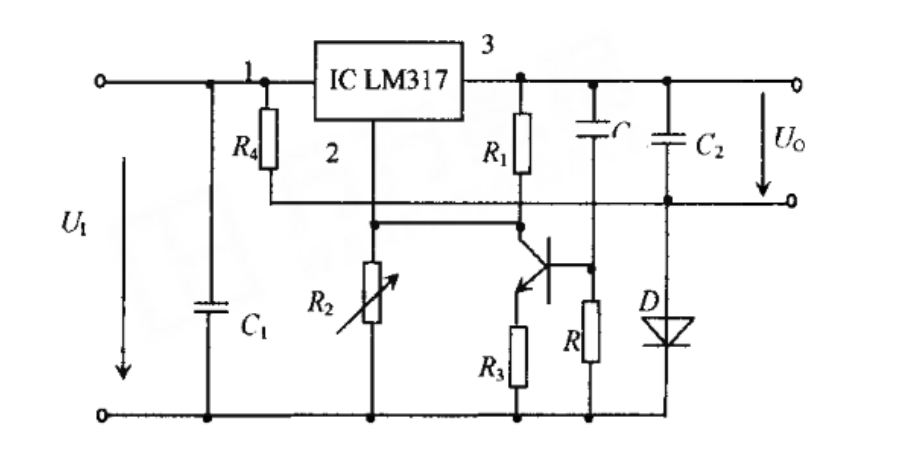

最近看到一个可调电源的电路，对其中的R4和D组成的电压补偿电路不理解，请大神帮我解释一下，如果能把整个电路工作原理详细解释一遍就更好啦，谢谢！

回帖（1）

傅双育

2019-8-6 08:02:35

D应该是垫高地电压的，R4使D一直有电流流过，有个稳定的正向压降，这个压降和317输出电压相减，使317可以从零点几伏起调电压。
