USB-C和PD标准的演进给设计工程师带来挑战

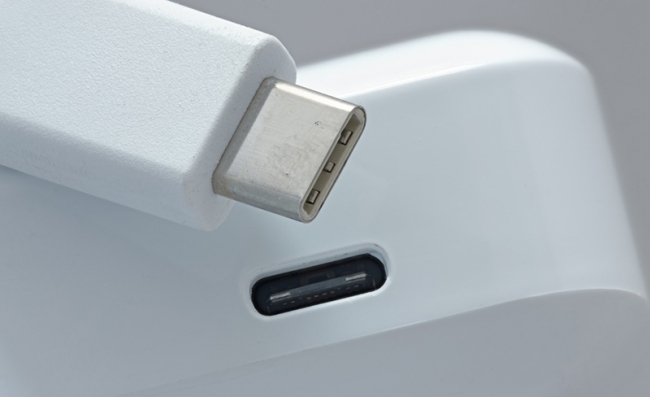

USB-C(Type-C)已经成为街谈巷议的热门话题，重要的原因是因其能够实现更高的性能，为用户提供便利，并为希望为其设备供电或传输数据的设计人员和制造商提供易用性。
然而，USB-C不仅仅是如从USB 1.1到USB 2.0，或USB 3.0到最新的USB 3.1发展的标准的最新进展。USB-C还是关于物理接口设计的-它正成为流行的物理接口！
事实上，所有迹象正在表明USB-C正成为众多领先制造商和设备类型的默认接口。但是从设计的角度来管理对USB-C的更新可能会带来复杂的挑战。

张丽丽

2019-7-25 11:49:24

对于工程师来说，设计具有不断发展的USB规范和物理形式的产品并非易事。他们也很难把有限的资源花在一个项目上，并核实它的功能和特性，而是希望找到一个新的修订版和一个后续的工程变更说明，所有相关的费用和困难就在眼前。
有了安森美半导体的FUSB30x控制器系列，就可根据规范的更新和更改来更新设备。控制器设计用作当前系统与新的USB-C连接器之间的USB-C和供电(PD)接口。使用这种新方案，Type-C/供电(PD)系统架构的硬件和软件之间有着专门的划分。
在硬件方面，实施USB-C设计所需的一切都是结合在一起的。这包括上拉(Rp)，下拉(Rd)和Vconn开关，以完全支持规范。此外，FUSB30x系列还集成了BMC发射器和接收器，以支持PD应用。从软件的角度，安森美半导体提供通用的USB-C和PD固件，以支持所有类型的应用。使用这种逻辑和直接的双重方法，用户能够相对容易地不断地将他们的设备更新到最新的规范。

郭佳

2019-7-25 11:49:27

简化的更新途径
与集成的微控制器方案相比，我们的方案具有更简单的结构，它还降低了总功耗和代表了更低成本的方案，特别是对于多端口应用而言。
采用安森美半导体的方案，策略引擎和USB-C状态机保持在系统处理器端，以最大限度地使用系统处理器。在标准更改需要任何更新时或解决系统级别的修改，如功率等级、下行端口(DFP)、上行端口(UFP)和双角色端口(DRP)，固件过程调整是简单和容易的。
此外，一个接口方案可以在USB电缆的两端重复使用。采用集成方案，客户必须同时在系统和PD控制器端进行固件更新，这既增加了工程时间，也增加了硬件总成本。
请访问我们的USB-C方案页面和了解关于具体用例方案的更多信息。

刘波
