请问树莓派原理图在哪里找

树莓派（Raspberry）3+和Zero W的原理图，在哪找，玩惯了单片机，总想看看原理图，求分享，谢谢。

2019-4-24 13:55:19

树莓派属于不开源的板子，所以很遗憾

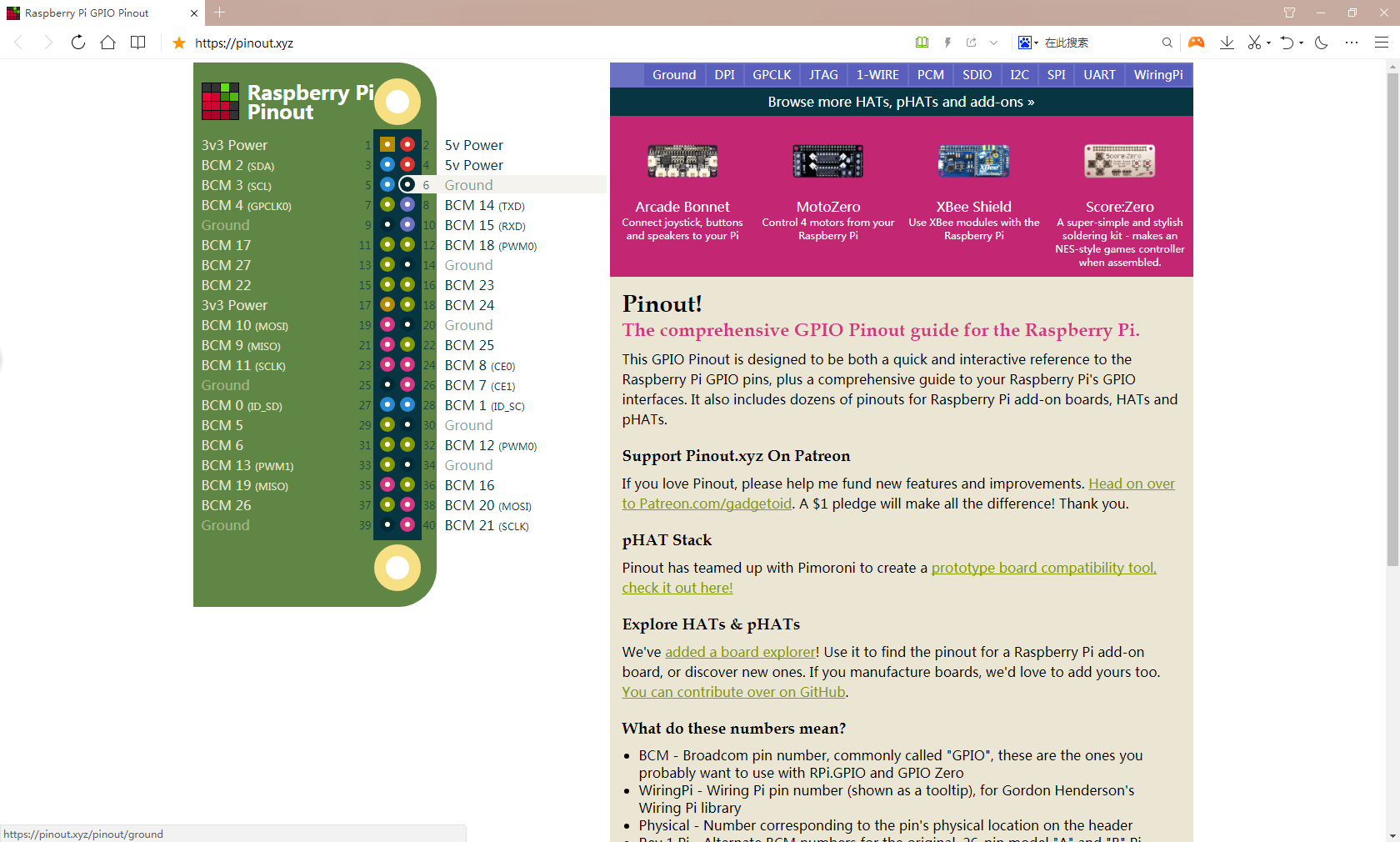

但是有IO图，社区内不可有外链，所以上图自取

2019-4-24 14:12:06

树莓派的原理图只开放接口那一部分，其余部分是不开放的，因为树莓派主控生产商博通对这些公版原理图是保密的

2019-4-24 14:27:25

官网有原理图，或者问卖家要资料

2019-4-24 14:36:24

树莓派没有开源硬件的原理图和layout，只有pin脚定义图。
