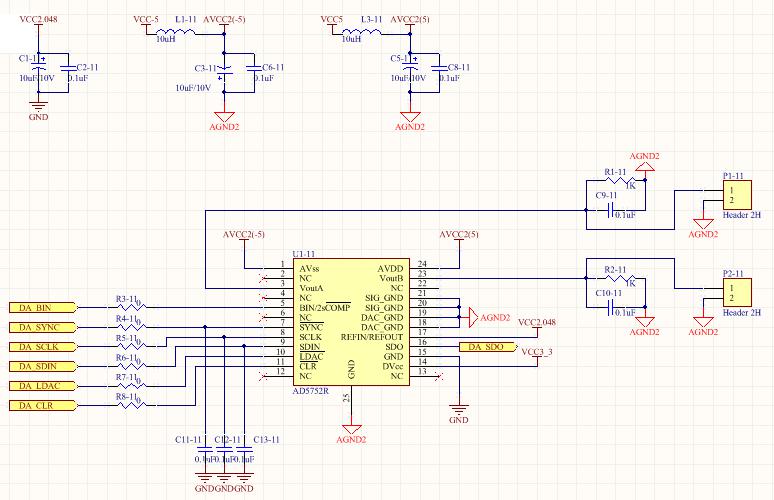

AD5752R双极性输出电压不对

上电之后，是否做了reset操作
第一次写入数据后， 是否回读，回读是否正确

回读不正确......第一句：上电之后，是否做了reset操作是什么概念，是指AD5752R芯片？
程序读写操作参照ExampleCode_DAC_AD5754.zip来写的，把AD5752R里不同的寄存器地址照着手册改了一下，这什么情况？求解答。
这是读写和配置代码：
//DA_Delay;
void DA_Delay(int length)
{
  while (length >0)
    length--;
}


/********************************************************************************
Function that writes to the AD5754R via the SPI port.
********************************************************************************/
void WriteToAD57524RViaSpi(long int *RegisterData)
{
  long int ValueToWrite = *RegisterData;
  int i;
  // SPI start
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SYNC_BASE,1);//SET_SYNC();
  DA_Delay(10);


  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SYNC_BASE,0);//CLR_SYNC(); //bring SYNC low
  DA_Delay(1);
  //Write out the 24 bit ControlWord
  for(i=0; i<24; i++)
  {
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SCLK_BASE,1);//SET_SCLK();
  DA_Delay(5);
  if(0x800000 == (ValueToWrite & 0x800000))//MSB方式优先
  {
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SDIN_BASE,1);//SET_SDIN();  //Send one to SDI pin
  }
  else
  {
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SDIN_BASE,0);//CLR_SDIN();  //Send zero to SDI pin
  }


  DA_Delay(5);
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SCLK_BASE,0);//CLR_SCLK();
  DA_Delay(5);


  ValueToWrite <<= 1; //Rotate data
  DA_Delay(5);


  }




    // SPI ends
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SYNC_BASE,1);//SET_SYNC();


  DA_Delay(10);


}


/********************************************************************************
Function that read from the AD5754R via the SPI port.
********************************************************************************/
void ReadFromAD57524RViaSpi(long int *RegisterData)
{
  unsigned int    i = 0;
  unsigned int   iTemp = 0;
  unsigned long   RotateData = 0;
  unsigned long   Noop = Nop;
  // SPI start
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SYNC_BASE,1);//SET_SYNC();
  DA_Delay(20);
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SYNC_BASE,0);//CLR_SYNC(); //bring SYNC low
  DA_Delay(2);
  for(i=0; i<24; i++)
  {
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SCLK_BASE,1);//SET_SCLK();
  DA_Delay(5);
//////////////////////////////////////////////////
  if(0x800000 == (Noop & 0x800000))
  {
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SDIN_BASE,1);//SET_SDIN();  //Send one to SDI pin
  }
  else
  {
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SDIN_BASE,0);//CLR_SDIN();  //Send zero to SDI pin
  }
//////////////////////////////////////////////////
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SCLK_BASE,0);//CLR_SCLK();
  DA_Delay(5);
  iTemp = IORD_ALTERA_AVALON_PIO_DATA(PIO_DA_SDO_BASE);//iTemp = GP4DAT;//Read DIN of AD736, P4.4->SDout
  RotateData <<= 1;
  if(0x00000010 == (iTemp & 0x00000010))
  {


  RotateData |= 1;


  }
//Rotate data
//////////////////////////////////////////////////
  Noop <<= 1;
//////////////////////////////////////////////////
  DA_Delay(5);
  }
    // SPI ends
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_SYNC_BASE,1);//SET_SYNC();
  DA_Delay(20);
  *RegisterData=RotateData;


}




//---------------------
//Configure AD5754R
//---------------------
void ConfigAD57524R()
{
  int i;
  long int *p;
  long int ins[2] = {0, 0};
  /*IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_BIN_BASE,0); //双极性以二进制补码输出
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_LDAC_BASE,0);//更新设置。在SYNC的上升沿更新所寻址的DAC寄存器
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_CLR_BASE,1); //不使能清除为零平代码
  */
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_BIN_BASE,0);
  IOWR_ALTERA_AVALON_PIO_DATA(PIO_DA_LDAC_BASE,0);
  ins[1] = PowerCtrl_Reg | Power_RefShut;         //上电设置，开A、B通道，关闭内部基准电压(使用外部基准2.048V)
  ins[0] = OutputRange_Reg | Channel_AB | Range4; //通道输出范围设置
  p = ins;
  for(i=0; i<2; i++)
  {
  WriteToAD57524RViaSpi(p);
  DA_Delay(200);
  p++;
  }
}
这是主程序里的代码：

cstr = Write | DAC_Reg | Channel_A | 0x00AEC0;

//VoutA=-2.6v

            WriteToAD57524RViaSpi(&cstr);

cstr = Write | DAC_Reg | Channel_B | 0x005140;

//VoutB=2.6V,参照P23

            WriteToAD57524RViaSpi(&cstr);
            //DA反馈读取
            cstr = Read | DAC_Reg | Channel_A;   //the  CommAssistant display
            WriteToAD57524RViaSpi(&cstr);
            //DA_Delay(20);

ReadFromAD57524RViaSpi(&buf);

//Read select register, using two instruction cycles

            tx[2] = ((buf)&0xFF0000)>>16;
            tx[1] = ((buf)&0x00FF00)>>8;
            tx[0] = (buf)&0x000000FF;

一般来说，DAC上电之后，需要reset寄存器， 但是由于AD5752R内置上电复位电路，所以不需要额外的操作了
把第一次写入的时序贴一下， 用示波器抓一下，好对比一下数据手册的时序图

看了看，第一次写入控制字，输出电压好像是按单极性输出的，主控芯片复位一次或者再次写入控制字就按双极性输出了......能不能从这再帮看看是什么原因？
主要是您说的示波器看时序，本人小白，不会
