ad766输出端悬空,但输出电压+3V和-3V跳变时建立时间特别长

1.ad766输出端悬空,但是输出电压+3V和-3V跳变时,建立时间特别长,达到两百微妙,正常吗?
2.器件+12V和-12V供电,但是0x8000对应的不是-3,约是-2.6V;0x7FFF对应的不是+3,约是-3.25V,不知道为什么?

回帖(6)

李润基

2019-2-18 14:04:56
举报

李润基

2019-2-18 14:17:37

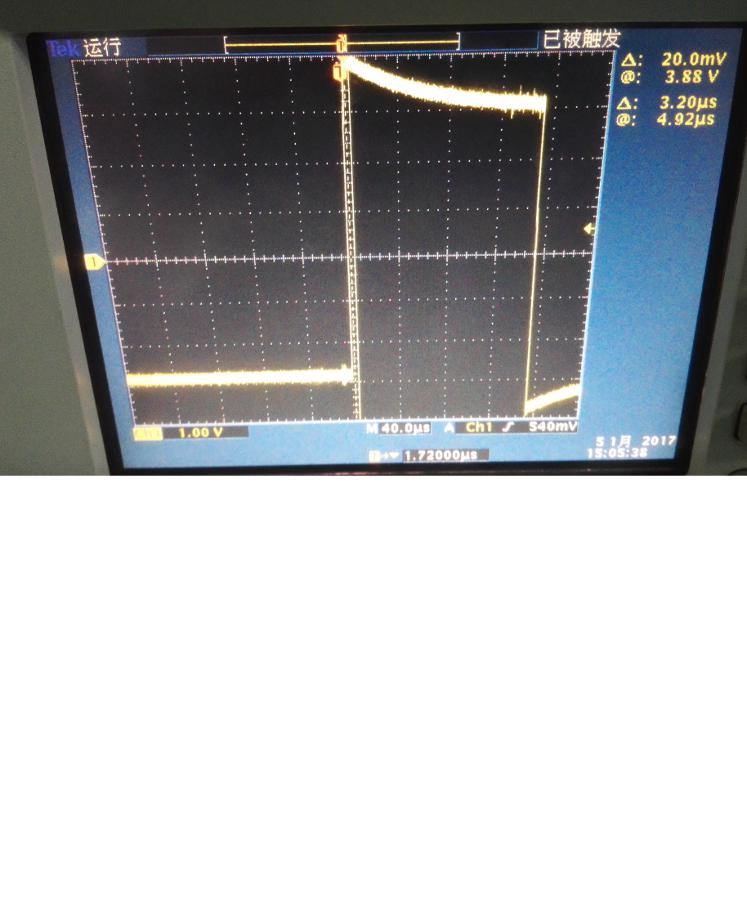

以上是-3V跳变到+3V的波形,上冲和下冲很大,建立时间达到100多个微秒。有人知道怎么回事吗?
举报

李润基

2019-2-18 14:40:23
1、输出加了负载,DA输出从-3V跳到3V仍有约1V上冲,约120us后才稳定到3V,和之前现象一样。
2、试了正负5V供电,输出和正负12V供电时一致,DA输出从-3V跳到3V仍有约1V上冲,约120us后才稳定到3V。功耗110mW左右,与手册也一致。
举报

李润基

2019-2-18 14:54:14

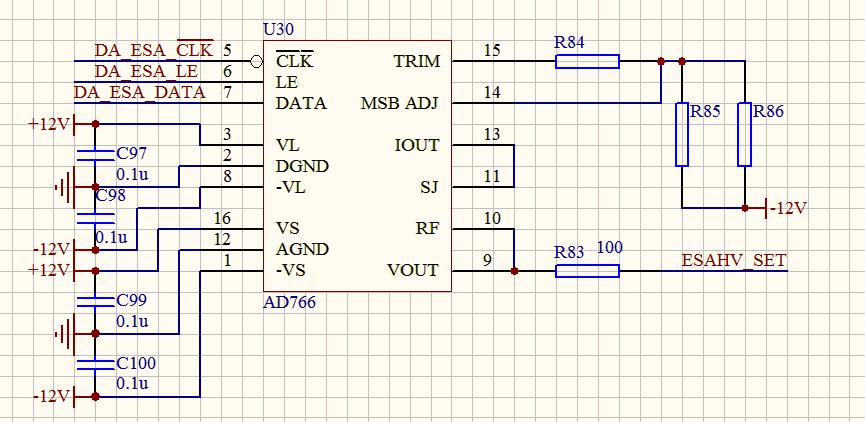

波形在上文中已经贴出了,附件中增加了电路图,就是按照手册中接法。其中r84~r86未焊接,备用电阻。
加负载就是加的电阻负载,实际电路中并不方便加放大器类型负载。电阻负载阻抗可调,调节发现对输出波形翘曲并无影响。
我再重新说明一下电路中AD766输出特点:波形图中控制da输出电压从-3V到+3V跳变,在切换时刻开始,电压从-3V立即跳变到+4V左右,进过100多us才从+4V慢慢变到+3V,从正3V切换到-3V现象也一致,会下冲到-4V。这在波形图中都可以看到。
希望尽快得到您的回复。
举报
