AD8367放大与阻抗匹配问题

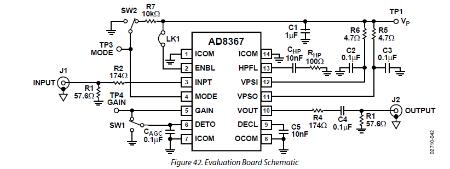

你好，使用AD8367工作在VGA模式，电路图是按照datasheet典型应用电路连接的，如下图

然后调试结果是，当VGIAN=500mV时，输出才放大2倍。最大能放大5倍左右，请问这是怎么回事，正常吗？
即使如此，输入信号100mV，当频率增加到40MHz时，开始衰减，这种现象也不正常吧，毕竟ad8367是增益带宽积100G的?

张虎豹

2018-12-4 13:31:47

引用: dolove 发表于 1970-1-1 08:00

您好，您的问题已经提交给ADI相关专家，将邀请专家尽快回答您的问题。谢谢！

周伟

2018-12-4 13:51:38

引用: aaabbb567 发表于 1970-1-1 08:00

您好！
通常放大器自激是由于输出信号耦合到输入端导致。因此，检查时应注意PCB布线，输出信号线是否与输入信号线较近。在输出信号线与输入信号线是否有足够的隔离，如足够的地孔等。除此之外，还应注意电源和地的设计。并且VGA工作于最大增益附近也容易导致自激。您可以将输入端接地，看是否有自激输出信号。

赵天湖

2018-12-4 14:05:04

引用: 213123d 发表于 2018-12-4 21:10
您好！
通常放大器自激是由于输出信号耦合到输入端导致。因此，检查时应注意PCB布线，输出信号线是否与输入信号线较近。在输出信号线与输入信号线是否有足够的隔离，如足够的地孔等。除此之外，还应注意电源和地的设计。并且VGA工作于最大增益附近也容易导致自激。您可以将输入端接地，看是否有自激输出信号。 ...

恩，谢谢。
