在差分输入或者输出的另外一个端口用一个电容接地来实现是否合理

自己先顶一下！！！！

楼主是否能给出一些电路图来描述一下具体的放大器电路，以及您所说的处理方式？这样更便于讨论。

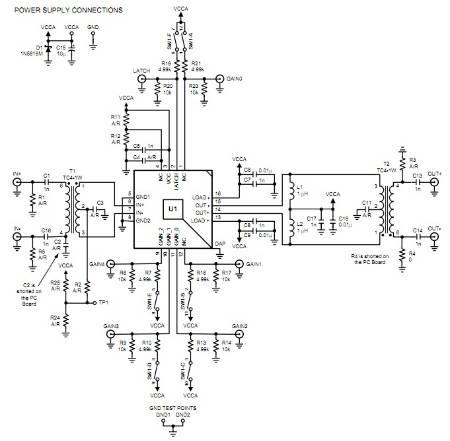

你好，这是我看到的HMC6514芯片评估板上面的参考电路，上面的输入输出都是采用的是差分输入输出，但是我在设计的时候想按照单端输入单端输出来实验测试。
对于输出，该芯片手册上面给出了单端输入的处理办法，但是输出端一直没有说明如何采用单端的方法，不知道是不是如果芯片手册上面没说的话就是不能还是能够采用其他的办法来实现单端的方法！

不知道你看过该图以后有什么想法？
ADI有很多芯片也是采用这种办法的，只是我现在在用这个就来拿出来问一下！！
求大神指教？

这是一个VGA，不同于运算放大器。每款产品的配置方法也有区别，一般按照手册去连接即可。双端输出转单端输出使用一个变压器即可。如果您使用ADI的芯片，请提供具体的型号以及问题。对于此芯片我们无法给出连接方式。
