[问答]

请问如何用stm32f0discovery开发板上面集成的st-link

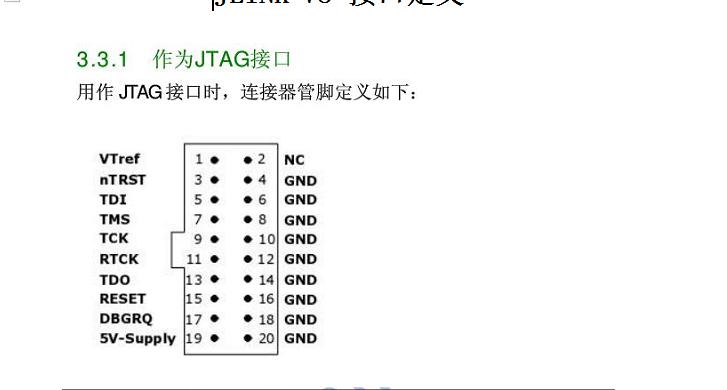

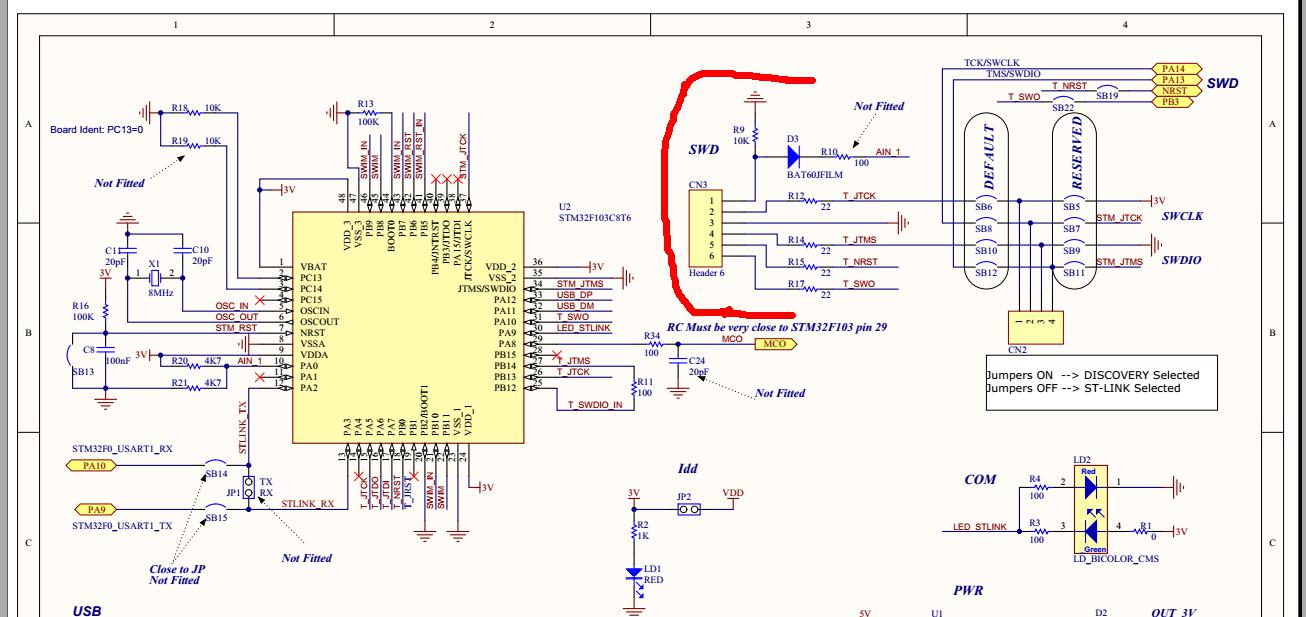

手头的jink坏了，想用STM32f0discovery板子上面的stlink代替jlink。但是不知道怎样连线，希望路过的高手可以指点一下stm32f0discovery板子上CN3的1到6脚分别和jlink的哪个引脚相连接啊，在此先谢过了。下面是stm32f0discovery板子上面stlink部分的原理图和jlink的接口定义图。

回帖（12）

黄敏

2018-11-5 09:04:02

本帖最后由你好我好大家好！于 2014-12-28 17:45 编辑

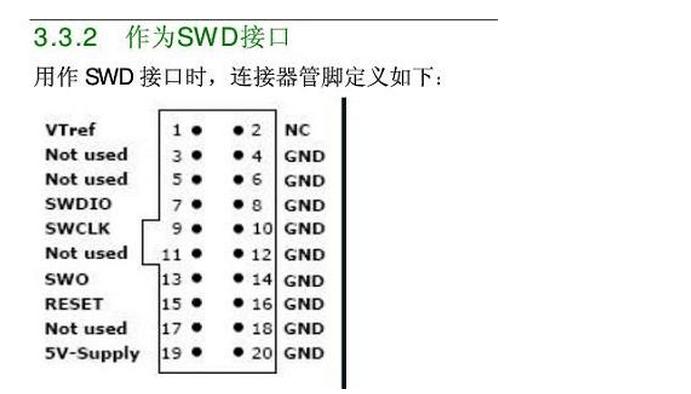

1楼的截图是Jlink作为JTAG口时引脚定义，这是Jlink作为SWD接口时引脚定义。看着这个图再和stlink引脚连接，便一目了然了。

举报

段宜敏

2018-11-5 09:10:06

T_JTCK--TCK
T_JTMS--TMS
T_NRST--RESET
T_SWO--TDO
VCC-VCC
GND-GND
可能要把CN2上的短路帽拿下来，暂时忘记了，你自己都试试吧！

举报

蔡彦壁

2018-11-5 09:24:08

断开CN2跳线帽，连接线按下面的对应
5v供电 -->5V-Supply
GND -->GND
T_JTCK-->TCK
T_JTMS-->TMS
T_NRST-->RESET
T_SWO-->TDO

举报

袁富存

2018-11-5 09:43:45

楼上两位的可以一试,其实多看看2个原理图的接口也能找出正确的连接方式

举报

李雨坤

2018-11-5 09:53:19

选用SWD比较方便，只需要VDD、GND、TMS(SWDIO)、TCK(SWCLK)。
比起JTAG可以节省较大的PCB空间。

举报

黄敏

2018-11-5 10:03:37

引用: redsworm 发表于 2018-11-5 19:37
T_JTCK--TCK
T_JTMS--TMS
T_NRST--RESET

连接好了，陈旭也下载进去了，谢了

举报

黄敏

2018-11-5 10:09:23

引用: 报纸弟弟麦花发表于 2018-11-5 19:51
断开CN2跳线帽，连接线按下面的对应
5v供电 -->5V-Supply
GND -->GND

连接好了，谢了

举报

黄敏

2018-11-5 10:17:24

引用: 冬冬5241 发表于 2018-11-5 20:11
楼上两位的可以一试,其实多看看2个原理图的接口也能找出正确的连接方式

谢了，弄好了

举报

黄敏

2018-11-5 10:24:36

引用: 嘻嘻爱哈哈发表于 2018-11-5 20:20
选用SWD比较方便，只需要VDD、GND、TMS(SWDIO)、TCK(SWCLK)。
比起JTAG可以节省较大的PCB空间。

举报

吴娜

2018-11-5 10:36:51

我也正在弄这个都连好了怎么还是不能用啊

举报

宫昊

2018-11-5 10:54:44

引用: moxlanlan 发表于 2018-11-5 21:04
我也正在弄这个都连好了怎么还是不能用啊

是不是没取跳线帽，，也正想用探索板上集成的stlink，，自己手上有个072探索板，没有烧写器

举报

alonggege

2019-7-23 14:47:12

不错，很好的经验分享，辛苦麻烦了，欠缺这方面的资料，非常感谢。
