AD9783表的建立

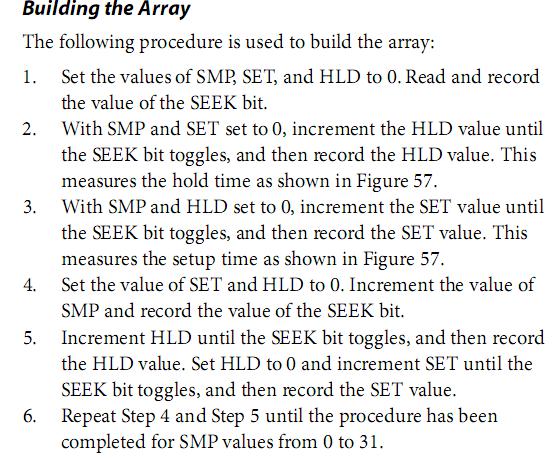

  现在想建立AD9783PDF文档上说的那个表，我的方法是：1先设置SET和HLD为0,增加SMP的值，记录SEEK的值。
2，然后增加HLD的值至到SEEK位切换，记录HLD的值，再设置HLD的值为0，增加SET的值至到SEEK位切换，记录SET的值。
最后就是反复执行1,2步，至到SMP从0~31执行完。但关于PDF上的那个表是怎么形成的，我的理解是这样的对于F=200MHZ时不知道对不对？第1步得到的SMP为0,第二步得到的HLD和SET值写入寄存器，然后读SEEK位，看是1还是0，然后写入表中的SEEK行（对PDF表中的SMP=0,第二步得到的SET=6,HLD=15,将SMP,SET和HLD这三个数写入AD9783芯片后，查看SEEK位为0）。请问我的理解是对的么？再一个问题是建立这个表时需要对输入接口输入数据么？谢谢。
