ADA4817的频率响应及压摆率参数性能远远低于给出的参考值

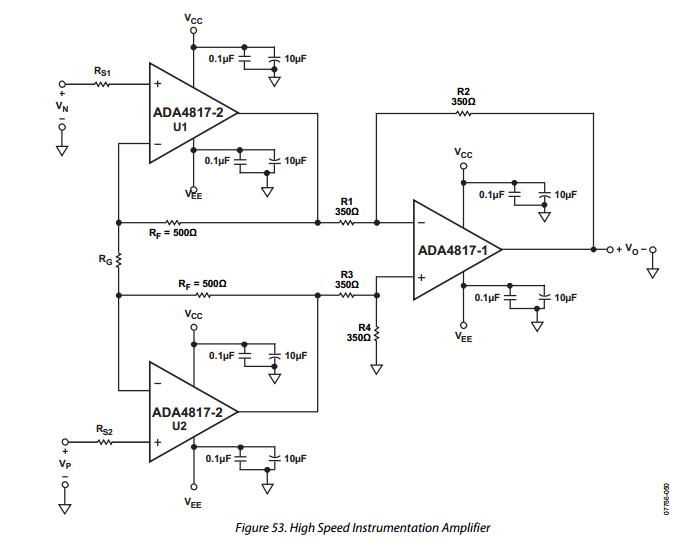

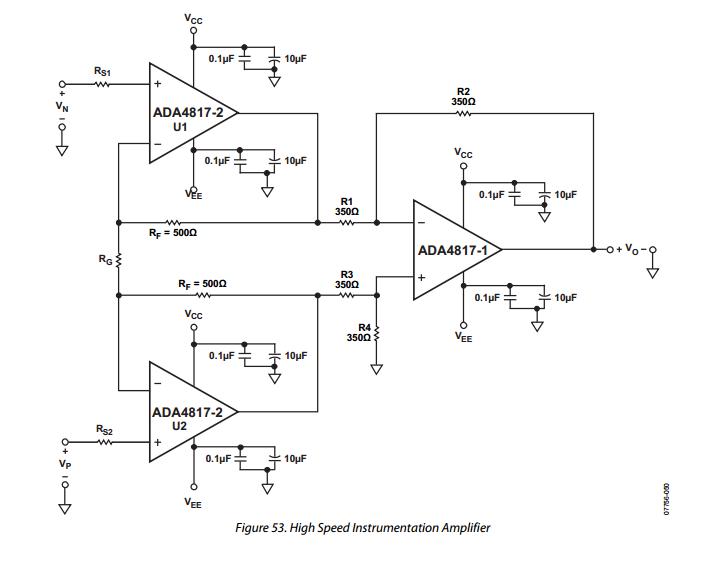

在使用ADA4817的过程中遇到了很多问题,我使用的是贵公司在datasheet中推荐的电路结构(三运放结构)

按照贵公司给出的datasheet带宽为1GHz,频率响应曲线为

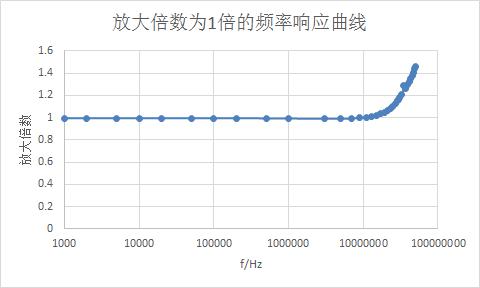

但是我在实际应用的过程中,严格按照贵公司给出的建议进行布板,发现测出来的频率曲线在30、40MHz的时候就出现了衰减,性能远远低于给出的参考值。

除了带宽以外,发现贵公司给出的压摆率为870V/us,在1V输入的时候,支持的带宽应该是在130MHz以内。事实上,我们在60MHz的时候输入500mVrms,放大倍数为1倍的时候,已经失真成三角波了。

所以对贵公司给出的压摆率以及带宽的参数表示很大的疑问,希望不吝赐教,感激万分。

回帖(2)

孙秀英

2018-8-16 08:09:37
我感觉这些指标都是ADA4817的,这个仪表放大器的指标远达不到运放的指标,要查很多才是。
举报

袁沁茹

2018-8-16 08:28:48
引用: tyh_candy 发表于 2018-8-16 08:09
我感觉这些指标都是ADA4817的,这个仪表放大器的指标远达不到运放的指标,要查很多才是。

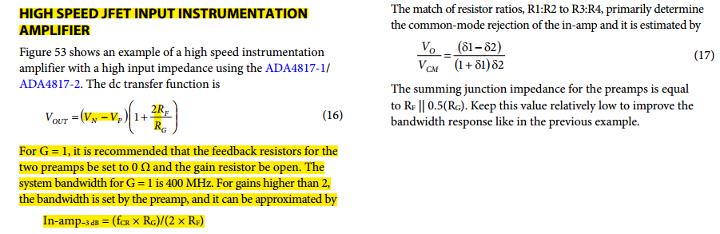

应该不是这个问题吧,它的datasheet也有关于三仪表运放参数的描述的。当增益为1时,带宽还是高达400MHz的。
