请问AD7606的基准电压是多少

在算AD7606的输出编码转化为实际十进制数值时，需要用到其基准电压，但在看7606的手册时，我混乱了，AD7606的基准电压到底是多少？2.5V还是4.5V？

按照手册上说的，AD7606的输出方式是二进制补码，对吧？转化为实际十进制值的时候，按照手册上图中的公式是不是有错误啊？
我的想法是：输出十进制数值=（AD7606的输出码）/65536*基准电压
我的这个式子对么？但是这个基准电压到底带入什么值？2.5还是4.5？？？？
求工程师解答啊。感谢！！！

回帖（3）

李海洪

2018-8-16 07:19:00

AD7606不是16位的AD么？范围应该是65536啊，为什么手册公式用的是32768？？？

孙秀英

2018-8-16 07:29:56

我认为基准电压输入引脚的电压是2.5V，公式中的REF就是这个2.5V。手册给出的公式是正确的。你那个式子不对，一个LSB的电压是满量程/65536，而满量程应该是正量程的上限-负量程的下限。对于±10V来说，满量程就是20V。输出代码的范围是8000H～7FFFH，也就是-32768～+32767.

姬盼希

2018-8-16 07:36:22

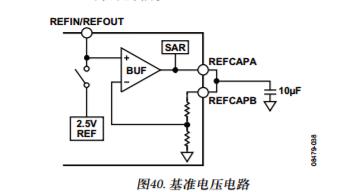

应该是由两个电阻升压到4.5的
